Simcenter Femap with Nastran

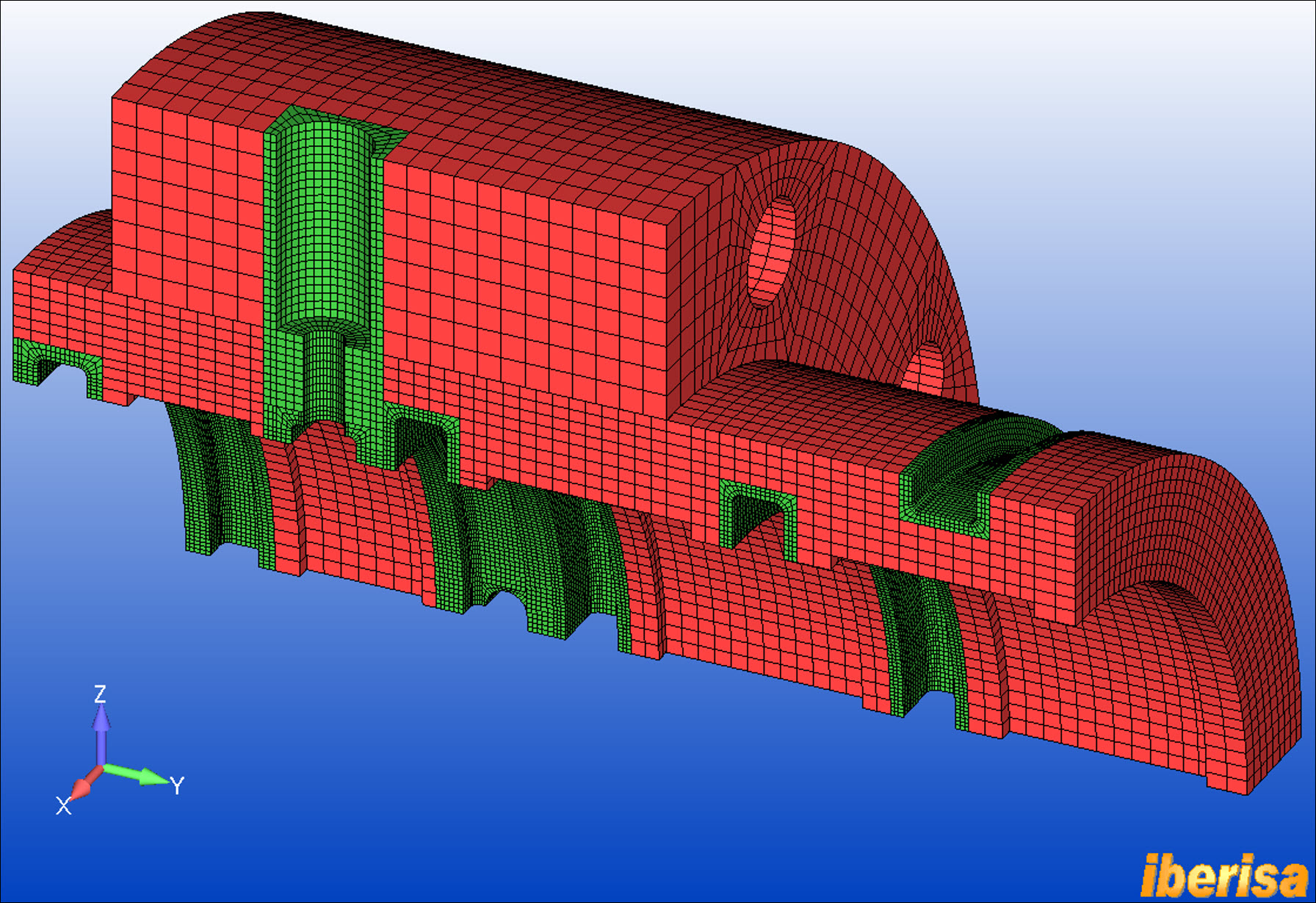

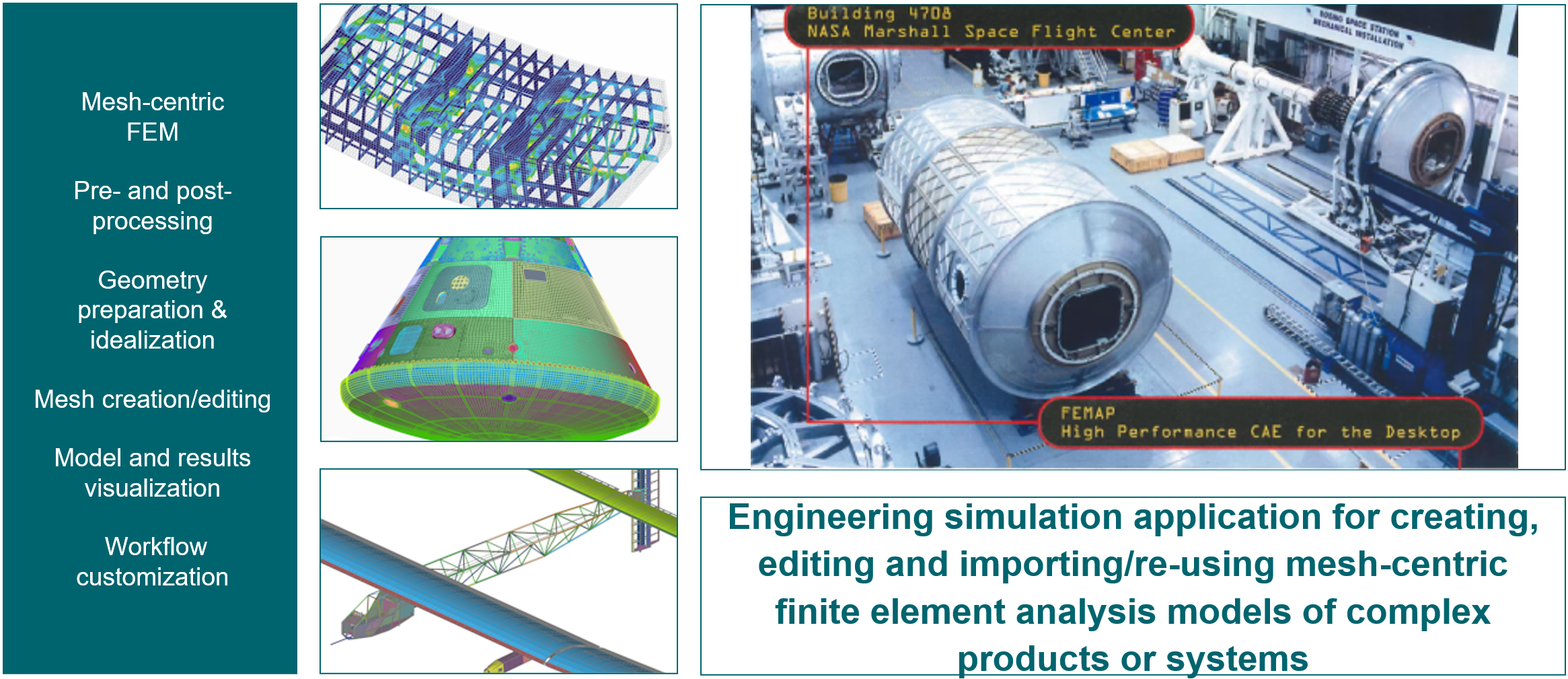

Femap es la herramienta líder a nivel mundial en programas de ingeniería basados en el Método de Análisis por Elementos Finitos. FEMAP permite modelar y estudiar el comportamiento de piezas o complejos ensamblajes y realizar análisis estáticos lineales, pandeo, modal, postdinámicos, no lineales, fluidos, transmisión de calor, optimización, etc.. y conocer virtualmente el comportamiento del producto antes de su fabricación asegurando así mayor calidad, menores costes de desarrollo y una reducción importante del tiempo de lanzamiento del producto al mercado.
FEMAP™
Femap (Finite Element Modeling And Postprocessing) fue creado en 1985 por la compañía Enterprise Software Products Inc. (ESP) como un programa Windows nativo, inicialmente solo como preprocesador para MSC/NASTRAN y MSC/PAL. En Septiembre de 1999 ESP fue adquirida por SDRC, compañía que se fusionaría con EDS, y más tarde ésta con UGS en el año 2001. Desde entonces se han comercializado en todo el mundo más de 14.000 licencias de FEMAP, gozando de un excepcional prestigio y aceptación entre ingenieros.
FEMAP se incluye empaquetado por otras compañías dentro de aplicaciones tan conocidas como CFDesign de Blue Ridge Numerics, MAYA TMG, SafeHULL de American Bureau of Shipping, Sinda/G de Network Analysis Inc., NE/Nastran Modeler de Noran Engineering Inc. y MSC/Nastran for Windows de MSC.Software.
En Febrero de 2005, UGS anuncia el lanzamiento de FEMAP V9.0 con un nuevo interface de usuario, integración con NX Nastran y capacidades avanzadas de análisis no lineal que le da un nuevo impulso al eterno pre&postprocesador FEMAP con más de 20 años de historia!!.
Como ejemplo de aceptación de FEMAP en la comunidad ingenieril, durante 1996 Boeing Huntsville estuvo evaluando FEMAP. En Enero de 1997 Boeing Huntsville seleccionó FEMAP como primera herramienta de modelado y análisis en PCs, conectado a servidores SGI donde corrían principalmente NASTRAN y ABAQUS. Actualmente Boeing Huntsville tiene más de 200 licencias de FEMAP trabajando en el desarrollo de la estación espacial.

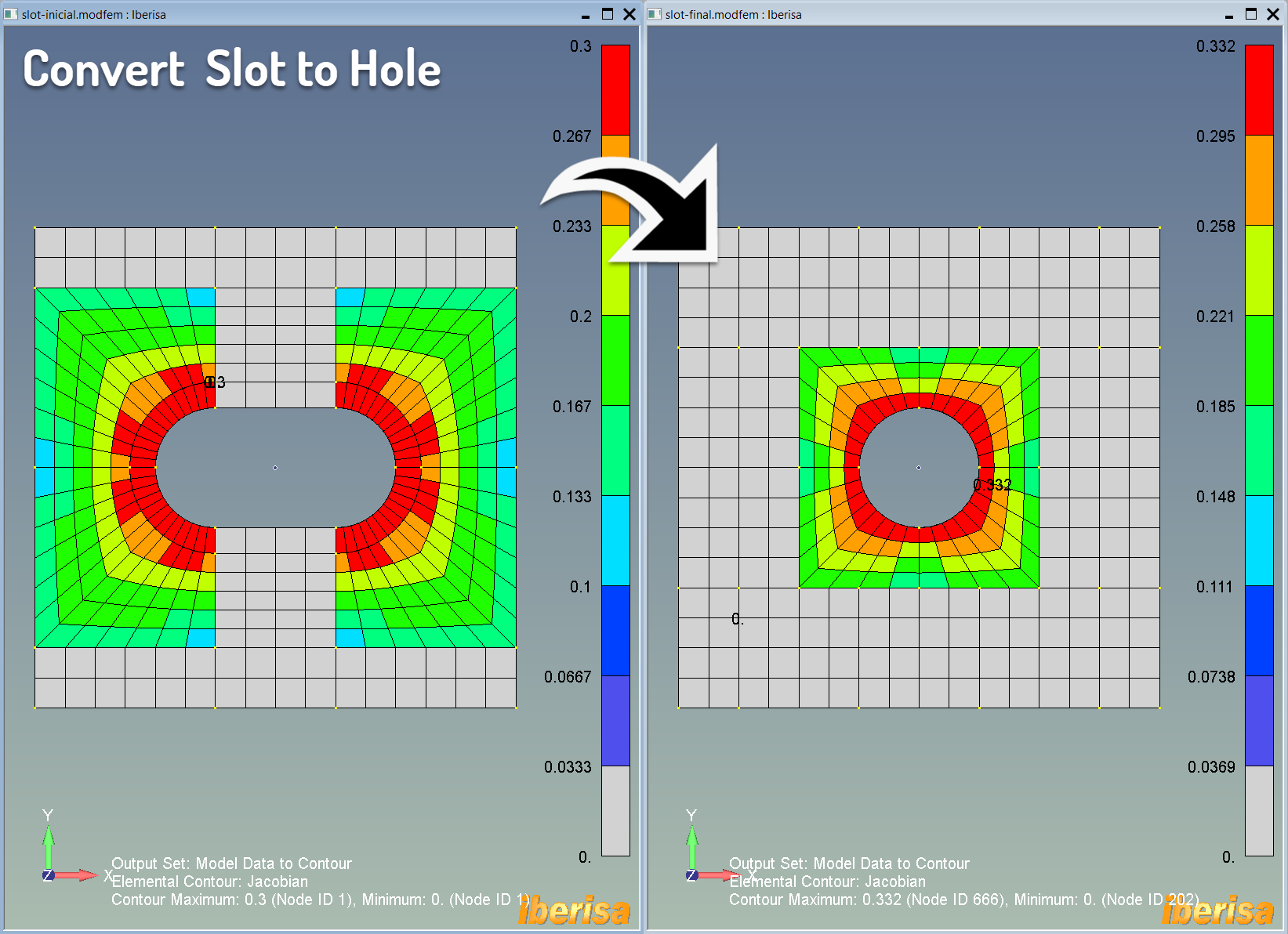

Windows nativo

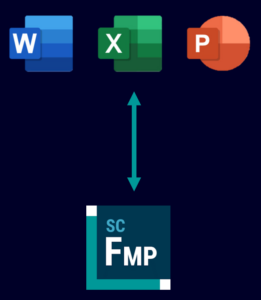

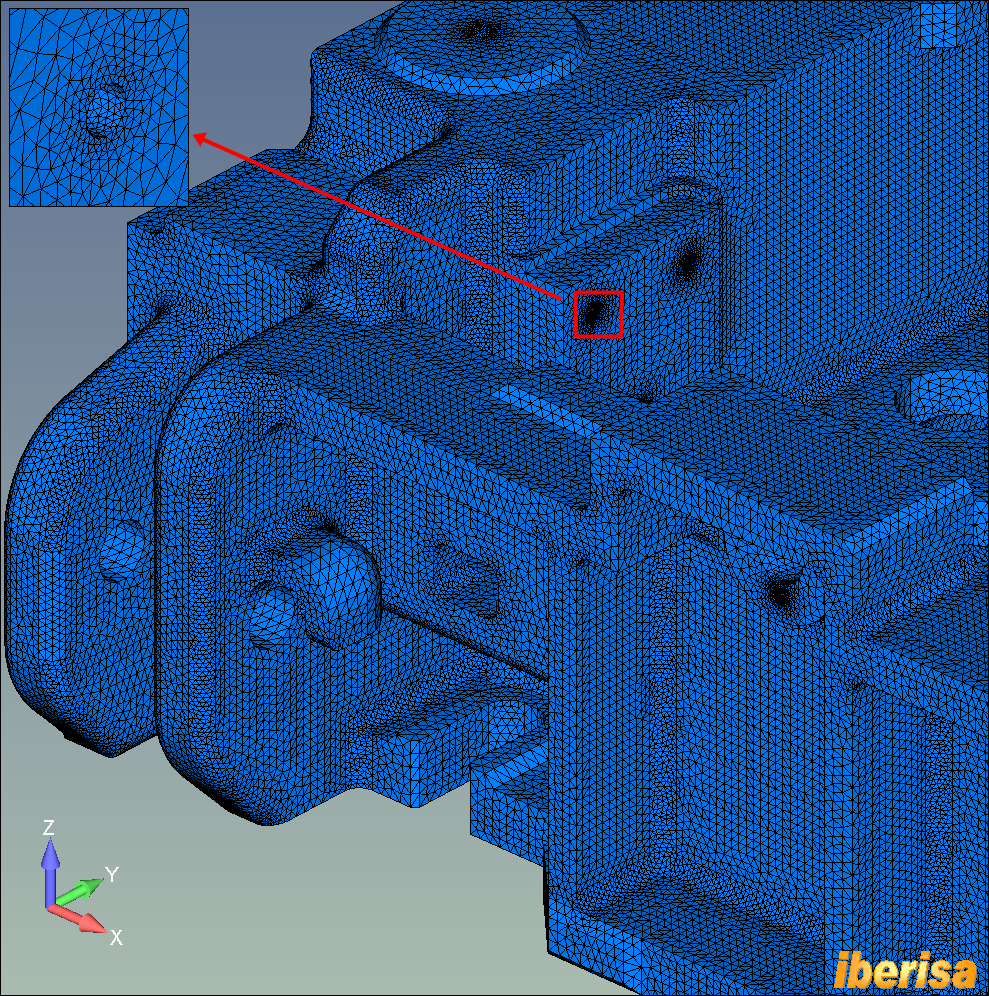

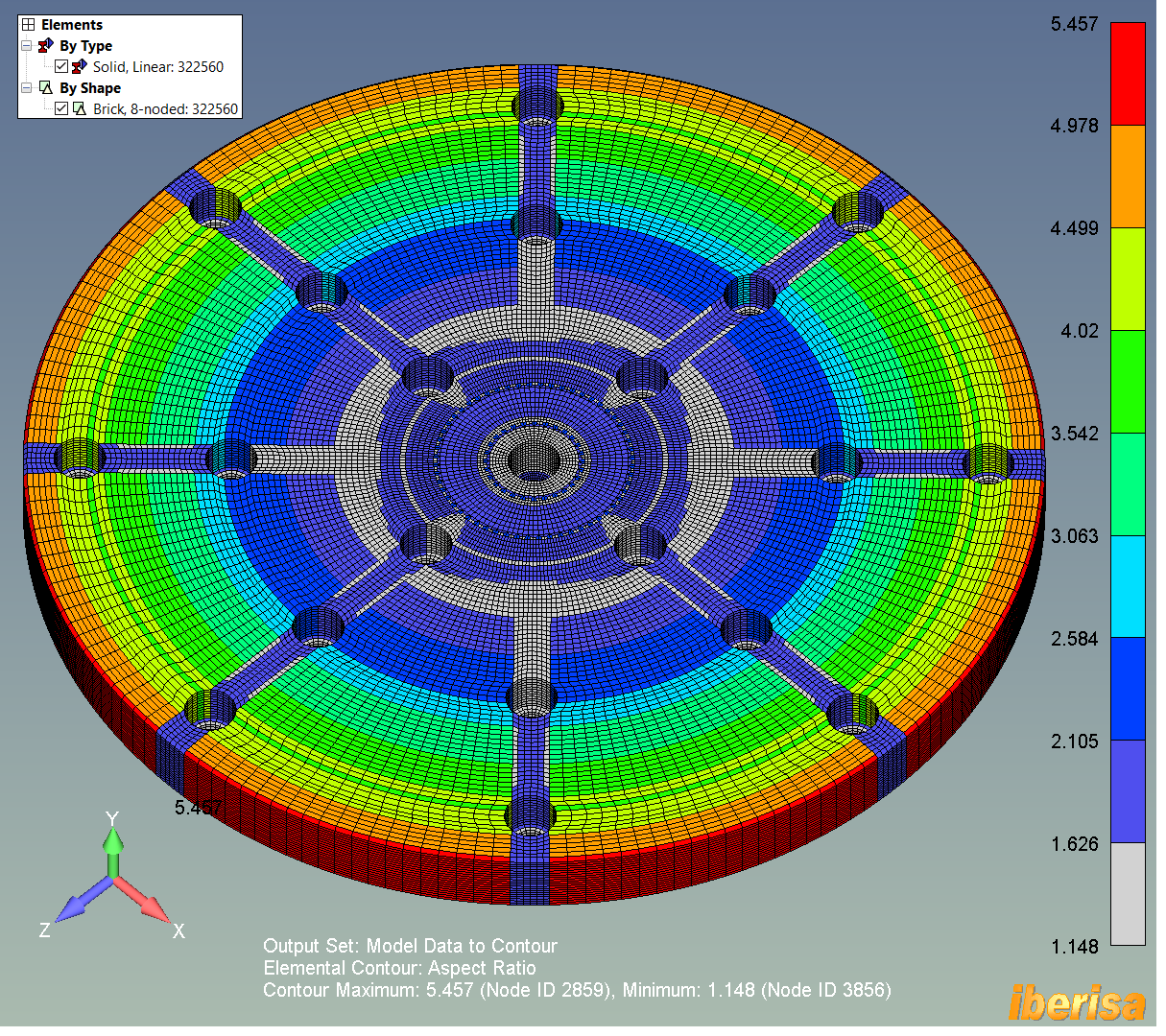

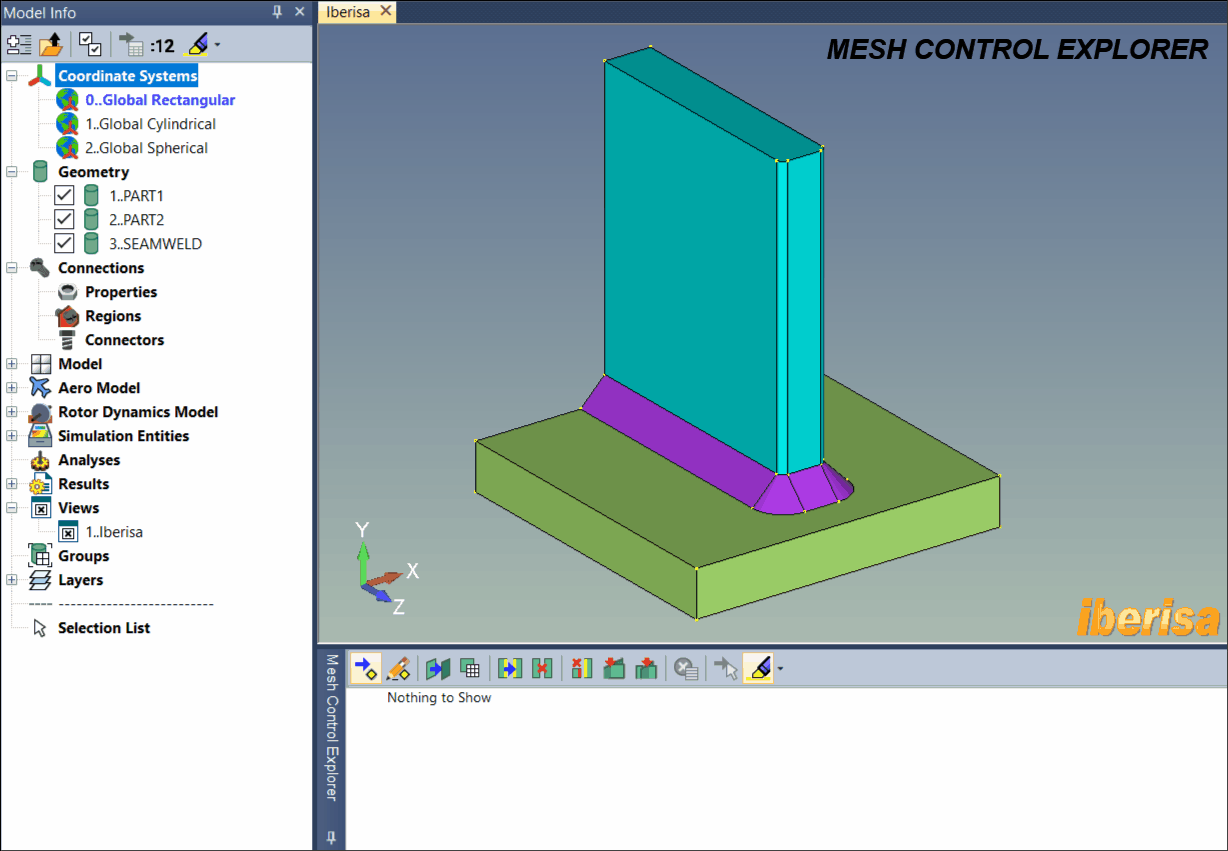

FEMAP es un programa Windows nativo con un interface de usuario compatible con Microsoft Office, fácil de usar, que ofrece las siguientes beneficios para el usuario:
- Permite abrir múltiples modelos de análisis en la misma sesión de trabajo, y utilizar múltiples vistas dentro de cada modelo.
- Soporta operaciones de “copiar y pegar” entre diferentes modelos.
- Manipular entidades de nivel superior tales como cargas y restricciones dentro del árbol de operaciones del modelo.
- Revisar y editar datos del modelo de FEMAP a través del editor de entidades, así como copiar y pegar información entre aplicaciones Windows.
- Usar tablas de datos para ordenar, agrupar y editar datos del modelo.
- Seleccionar entidades Femap desde el nivel superior del interface de usuario.

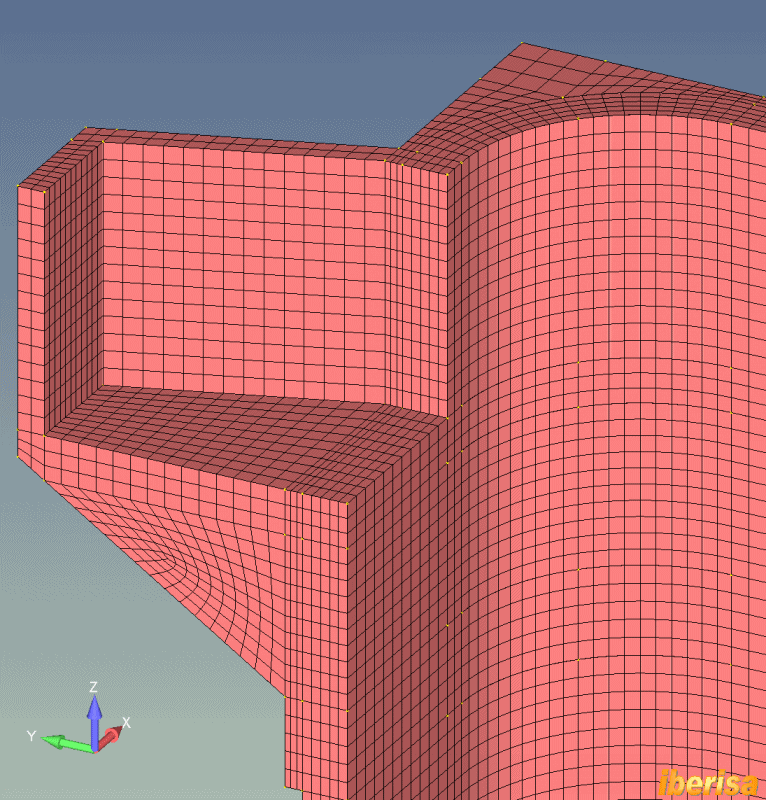

CAD Independiente

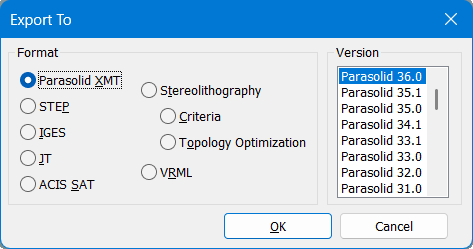

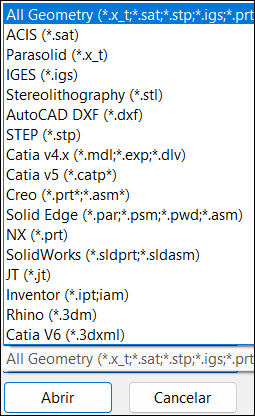

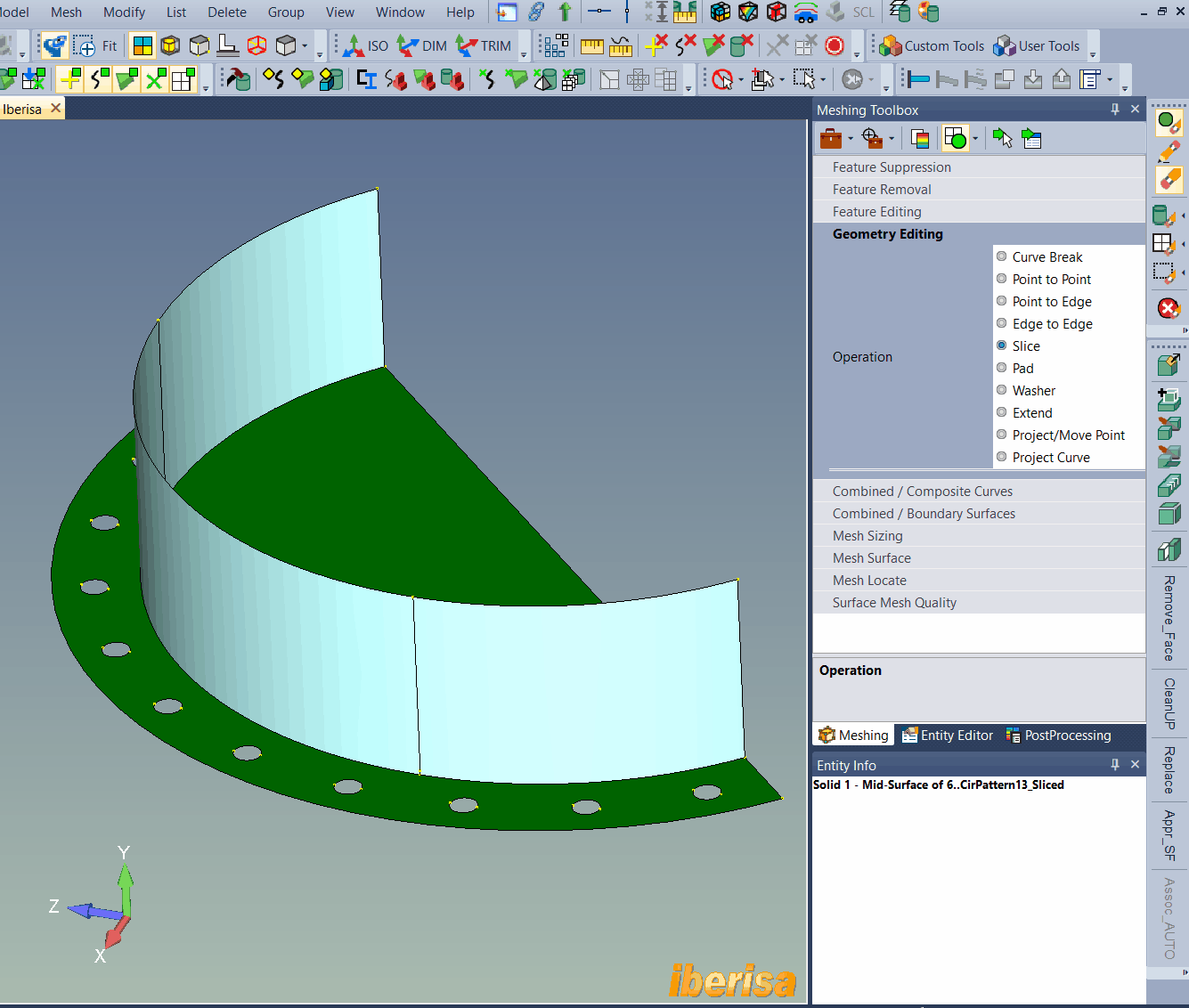

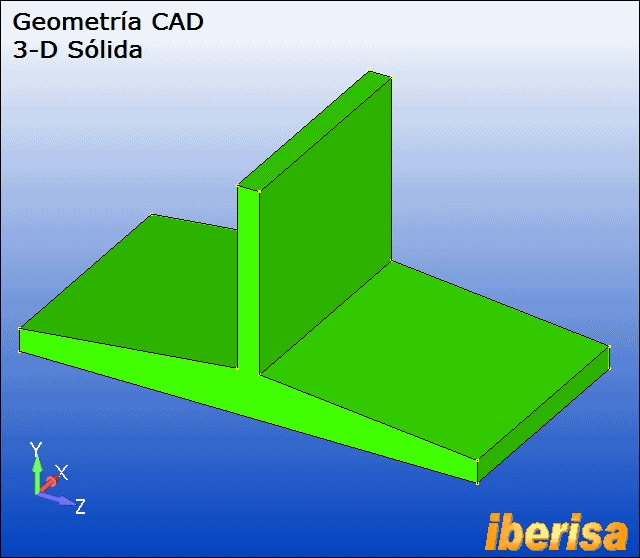

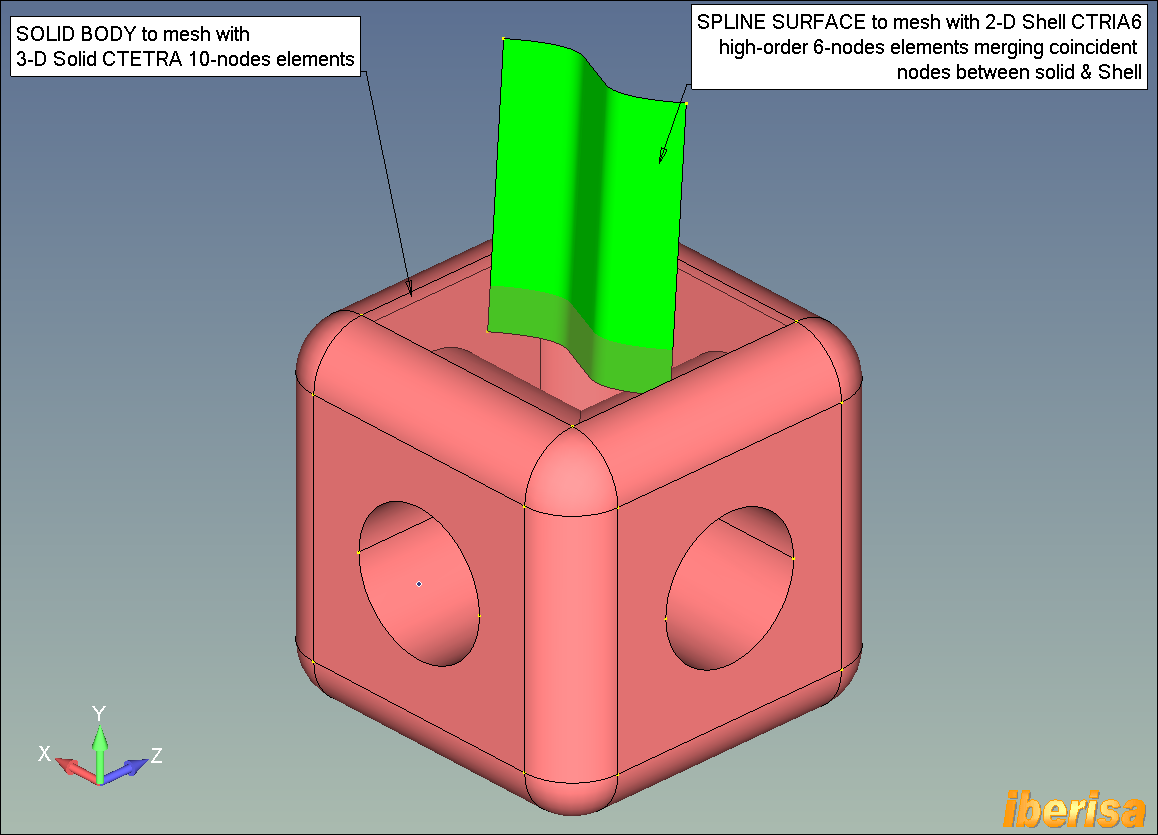

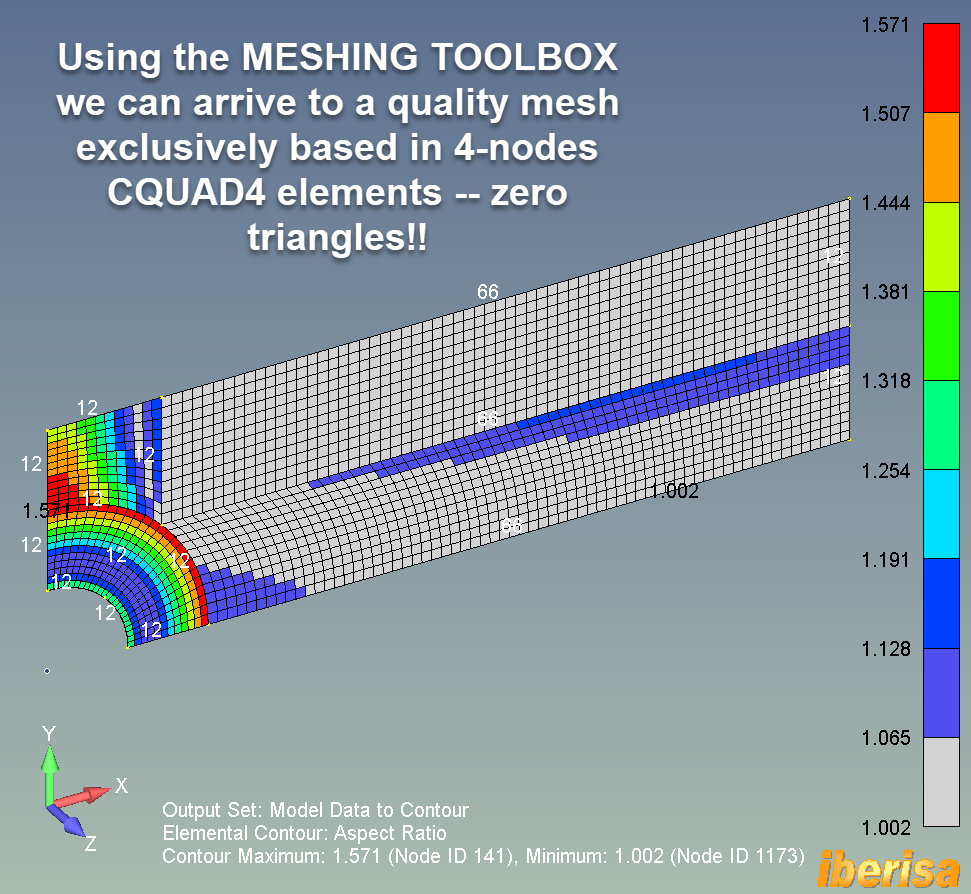

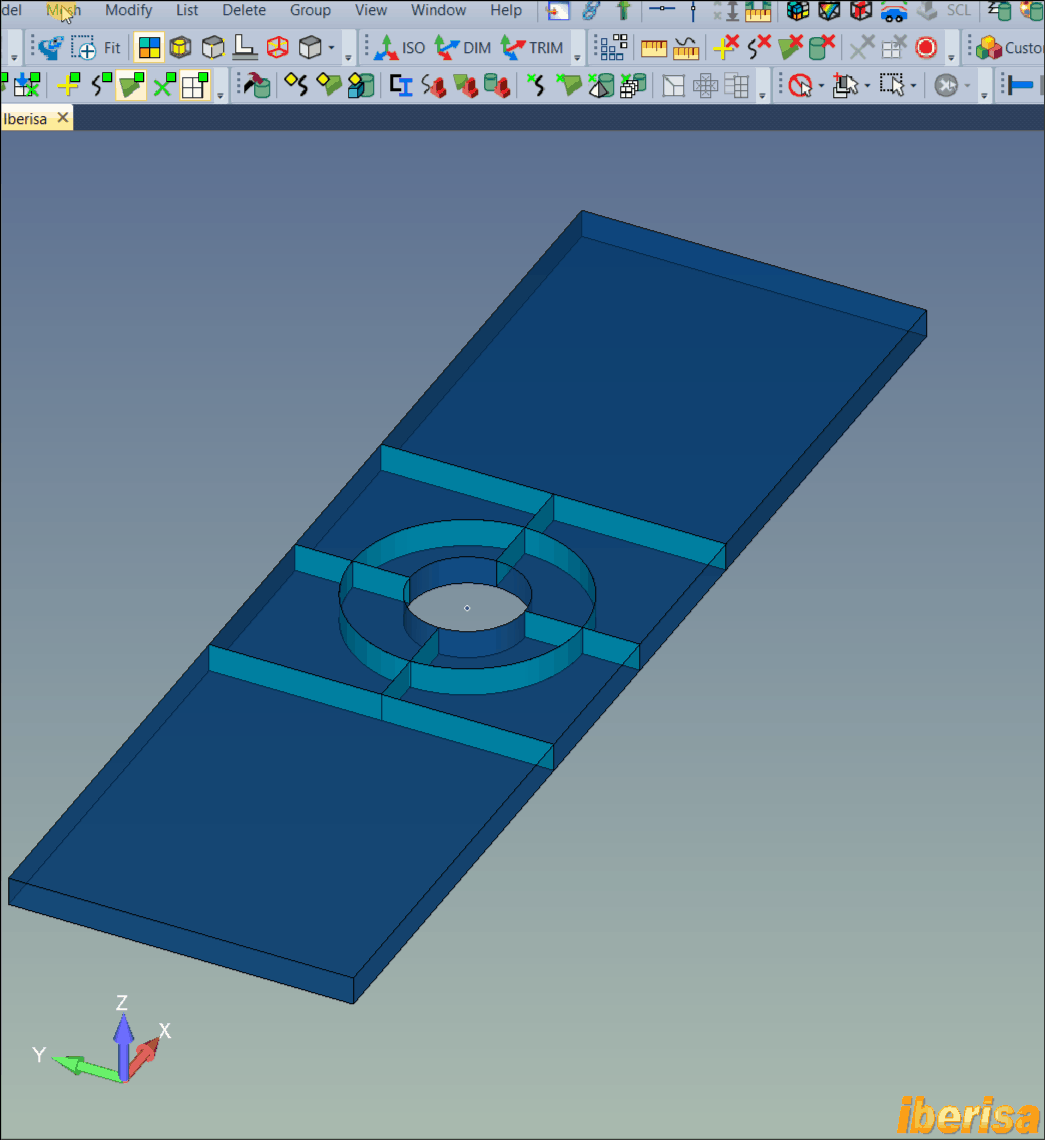

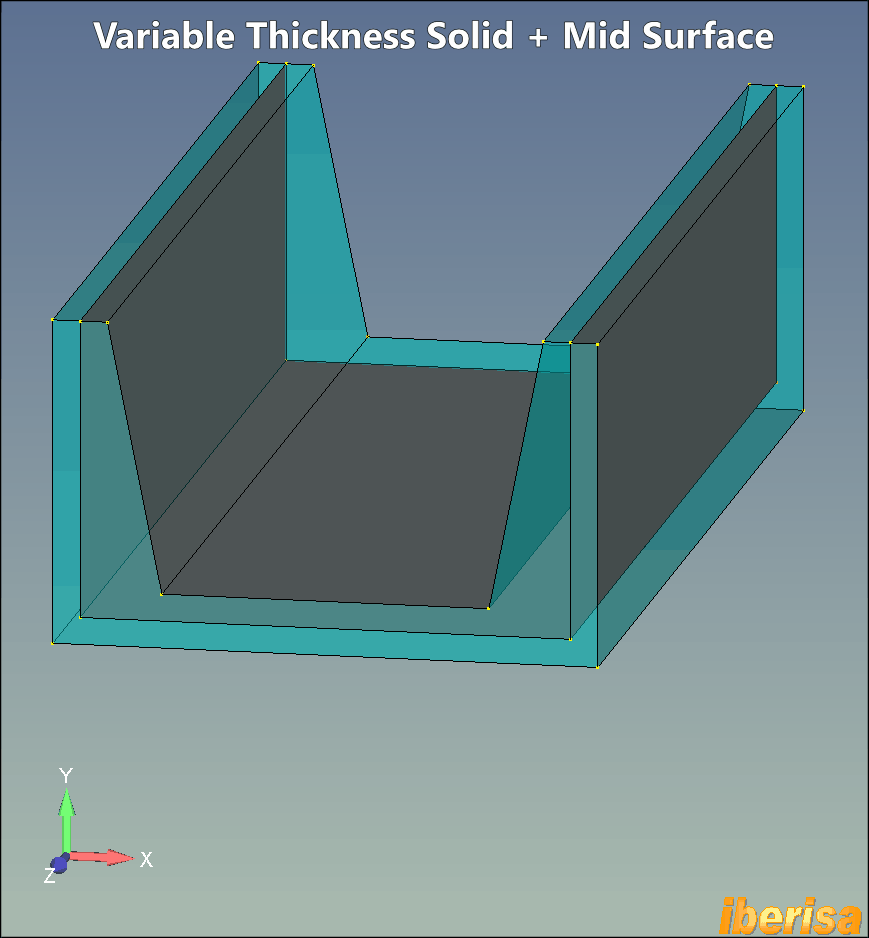

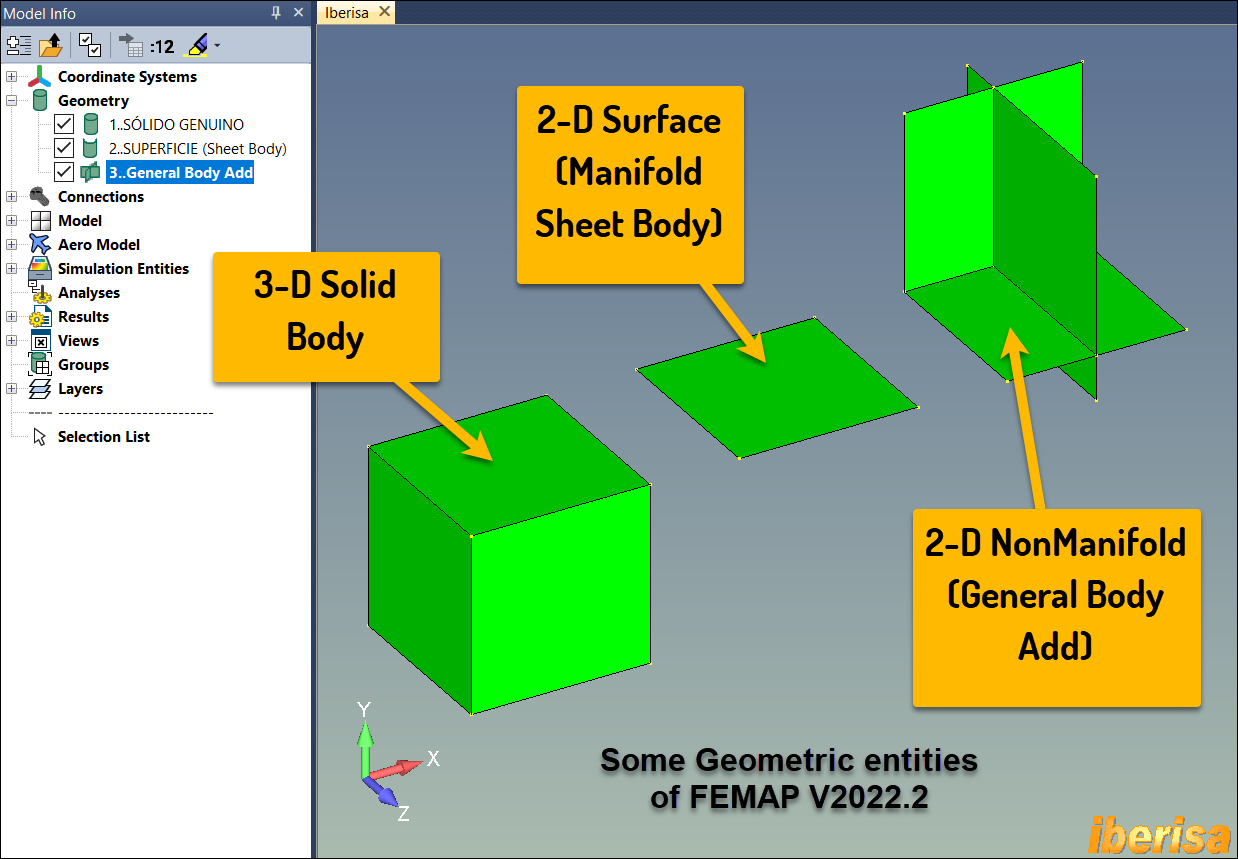

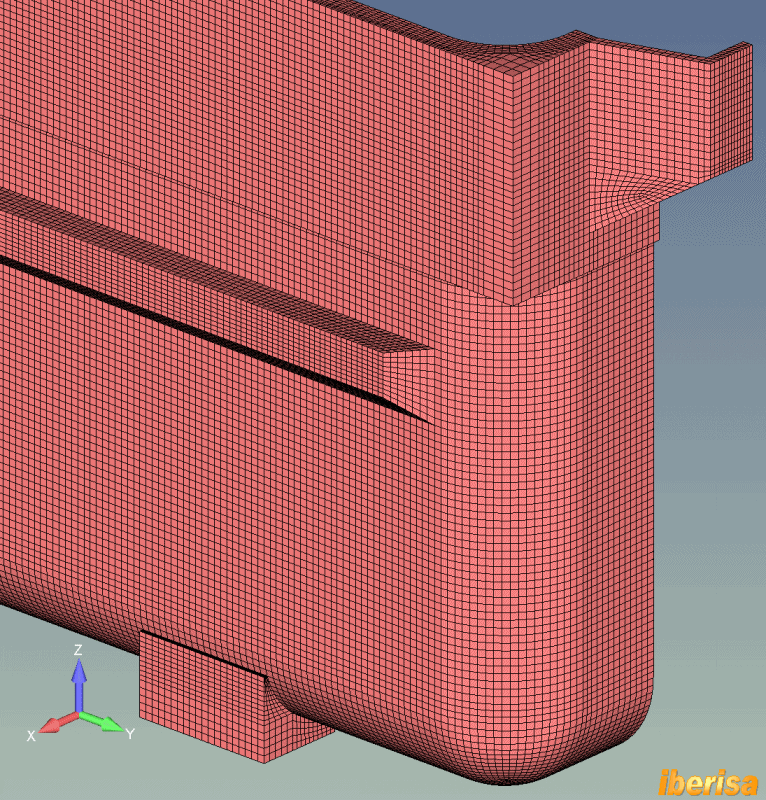

FEMAP ofrece una filosofía de sistema CAD neutro e independiente, capaz de comunicarse con los sistemas CAD 3D más importantes del mercado tales como Pro/Engineer, CATIA, Unigraphics NX, I-Deas y Solid Edge a través de ficheros nativos. Con SolidEdge y SolidWorks la comunicación puede realizarse a través de ficheros Parasolid (*.X_T) y con Autodesk Inventor a través de ficheros ACIS (*.SAT), permitiendo leer modelos geométricos tanto de piezas como ensamblajes. Incluye potentes herramientas para construir geometrías tales como líneas, arcos, superficies y sólidos utilizando los kernels geométricos 3D sólidos Parasolid y ACIS. Adicionalmente permite leer ficheros IGES y STEP, así como DXF 2D.
Programas CAD soportados por FEMAP
SOLVER Independiente

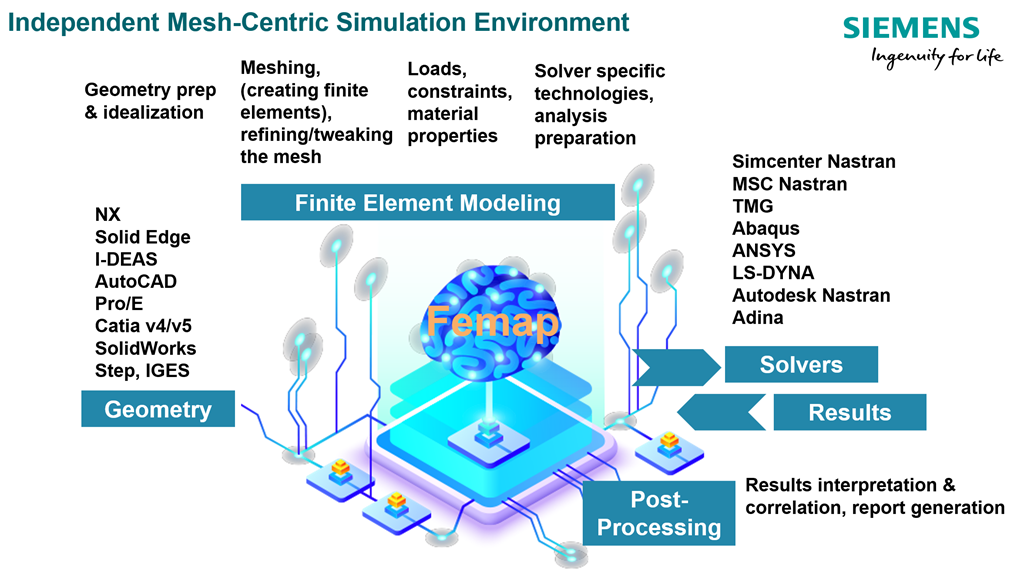

FEMAP ofrece un alto nivel de soporte de los principales solvers de Elementos Finitos del mercado, incluyendo las versiones más populares de NX Nastran, MSC/Nastran, Abaqus, Ansys, Marc, LS-Dyna, Sinda, TMG …

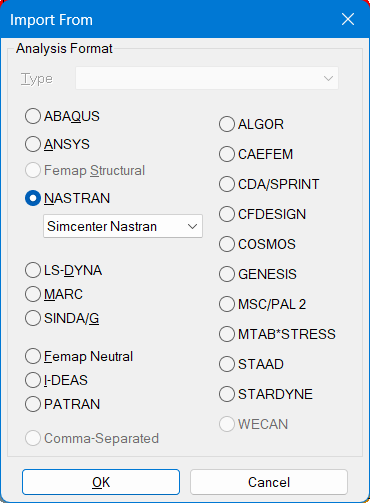

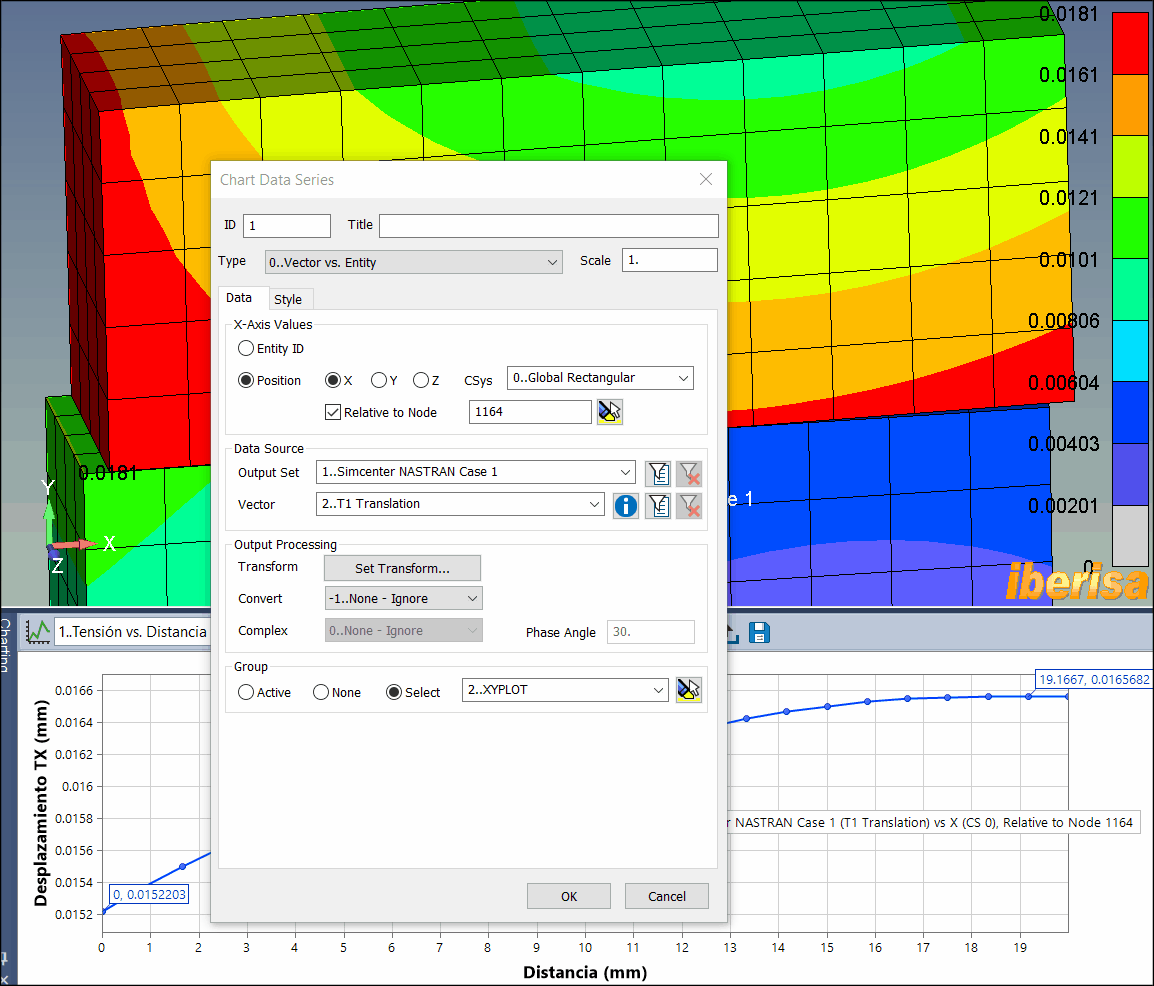

FEMAP permite pre&postprocesar resultados de análisis por elementos finitos realizados con los programas de EF más importantes del mercado de modelos estáticos lineales, modales, pandeo, transmisión de calor, análisis no lineales, análisis dinámicos avanzados, etc…. La siguiente tabla muestra qué tipos de análisis es capaz de postprocesar FEMAP para diferentes paquetes MEF del mercado:

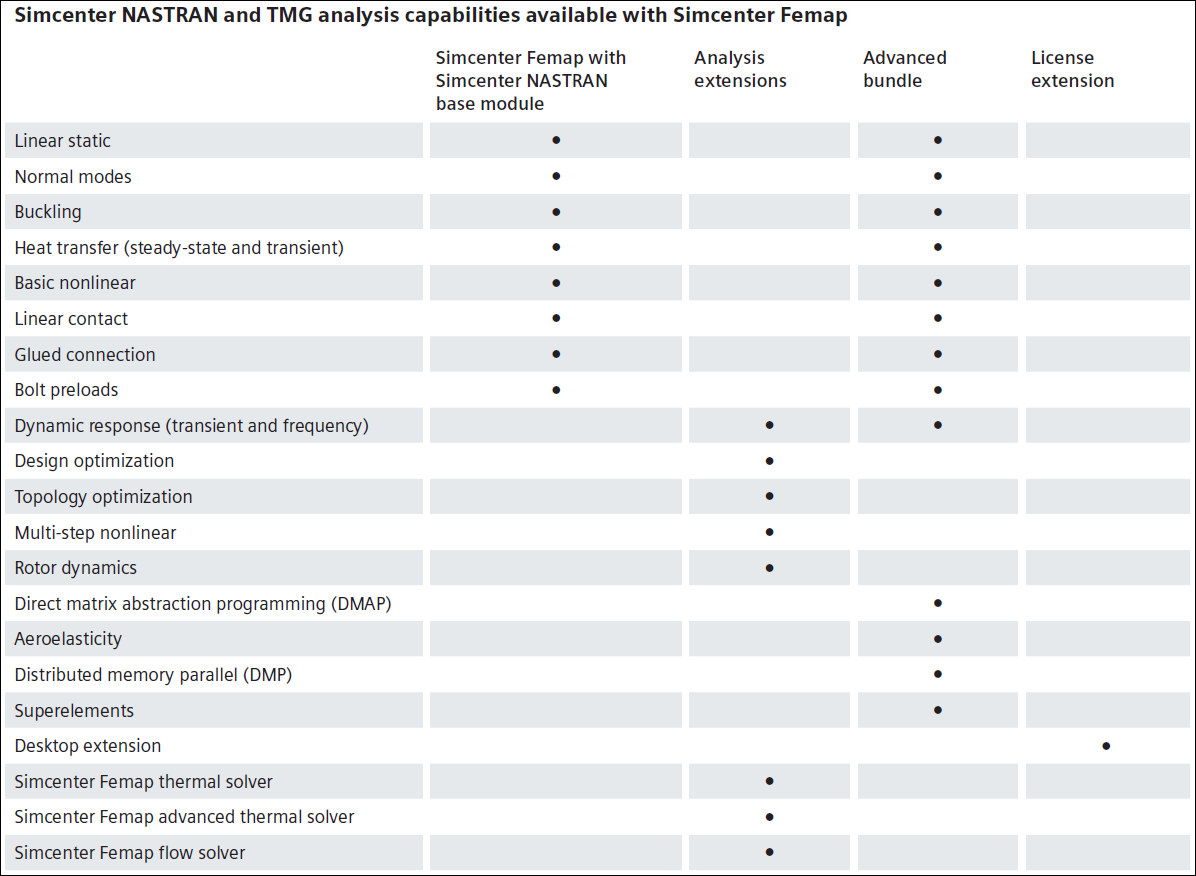

Tipos de análisis soportados por FEMAP de algunos paquetes MEF del mercado

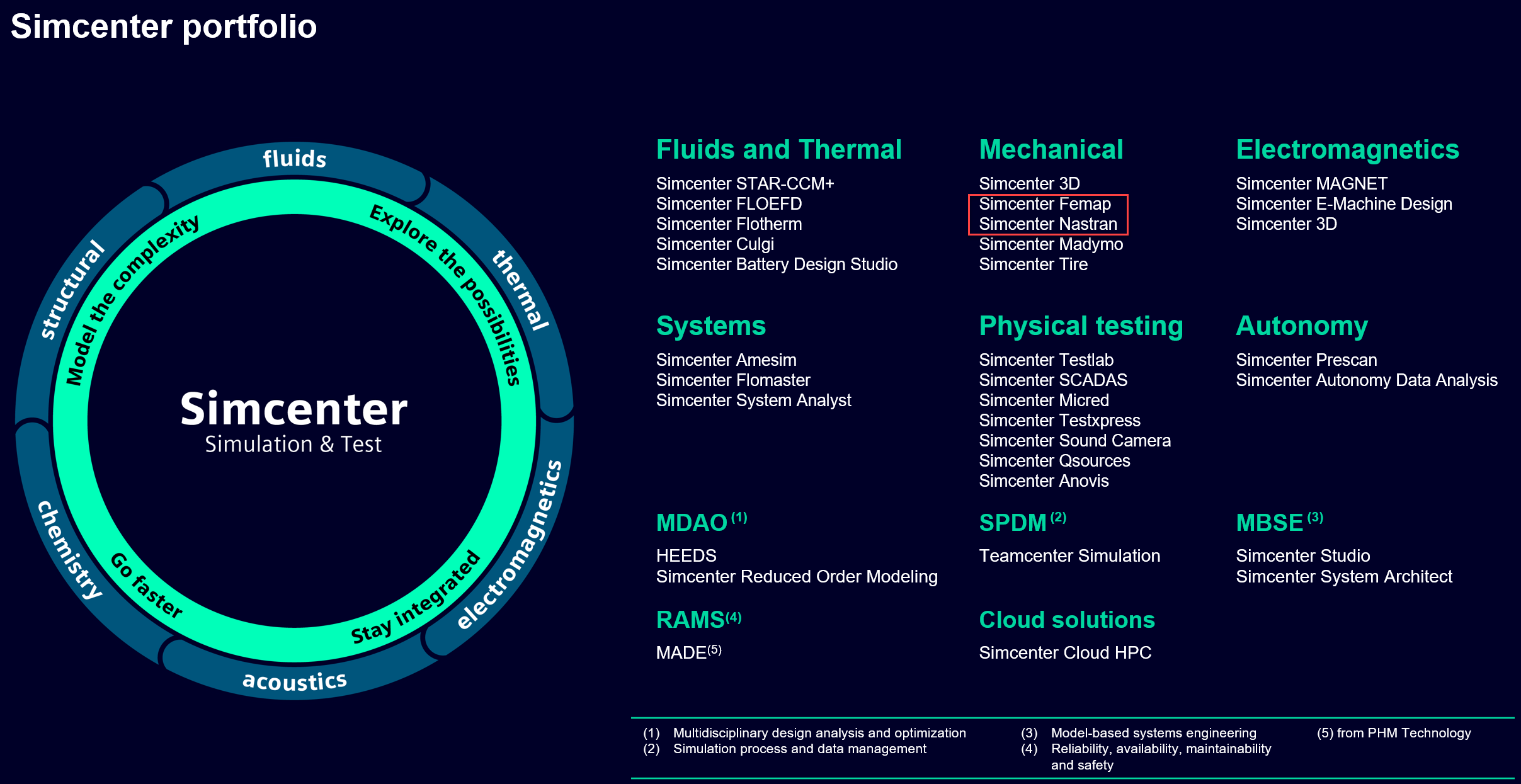

Simcenter FEMAP with Nastran
Simcenter FEMAP with Nastran

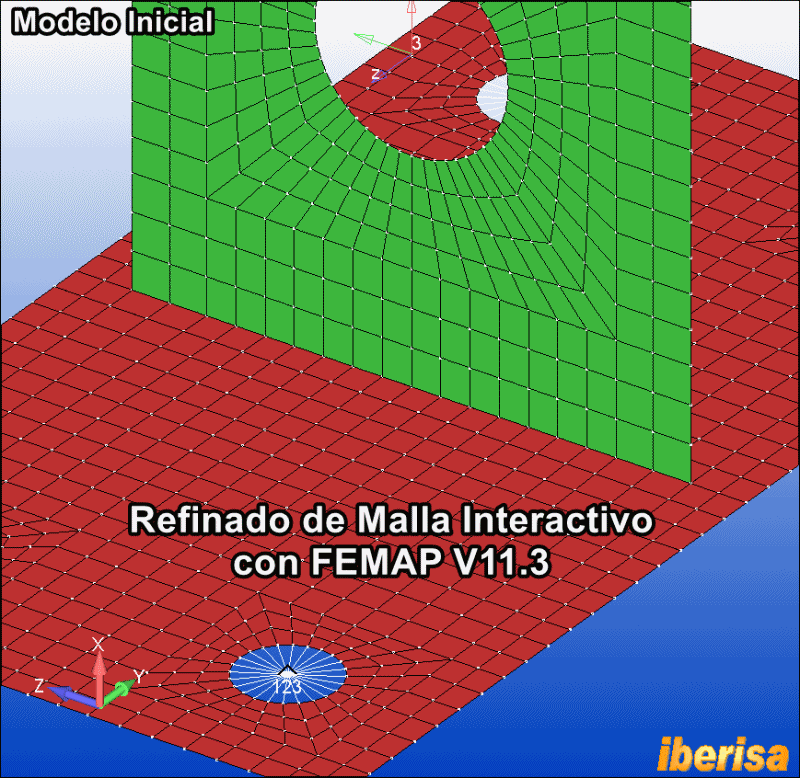

Simcenter Femap with NASTRAN es una suite (bundle) que combina dos de los programas más populares y potentes del mundo de análisis estructural y térmico: las capacidades avanzadas de pre&postprocesado de FEMAP y los módulos de análisis por elementos finitos de NX Nastran.

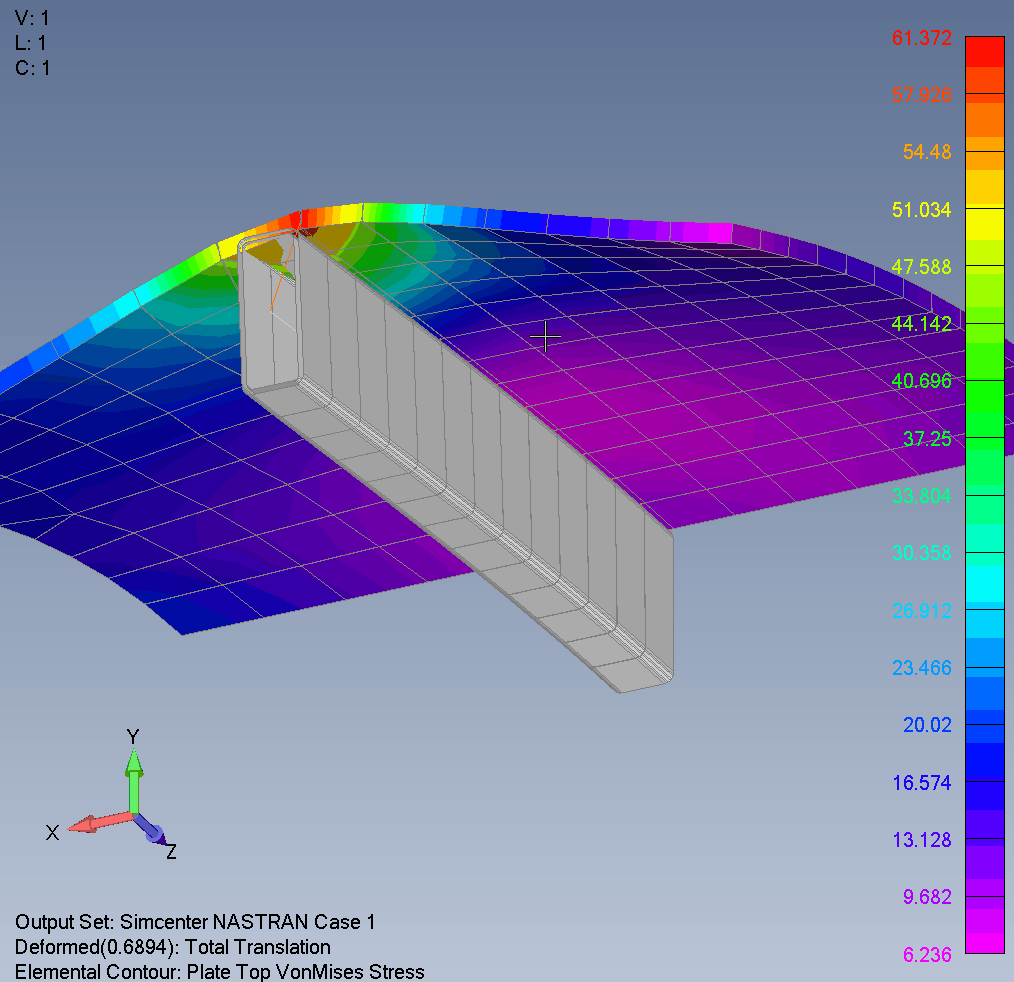

Simcenter Femap with NASTRAN integra Simcenter Nastran en el entorno de FEMAP y soporta directamente gran parte de las capacidades de Simcenter Nastran, tales como análisis estático lineal y no lineal, modal, pandeo, análisis dinámico transitorio, espectros de respuesta, análisis armónico y vibraciones aleatorias. Opcionalmente Simcenter Femap with NASTRAN ofrece acceso a través de FEMAP a los módulos avanzados de análisis de Nastran tales como super-elementos, optimización y DMAP. Simcenter Nastran for FEMAP ofrece también un amplio rango de posibilidades para definir y controlar directamente aspectos de la simulación con Nastran y posterior postprocesado de resultados.
Configuración Básica
Simcenter Femap with NASTRAN – Basic incluye el pre&postprocesador FEMAP y los siguientes módulos de cálculo y análisis por elementos finitos de Nastran:

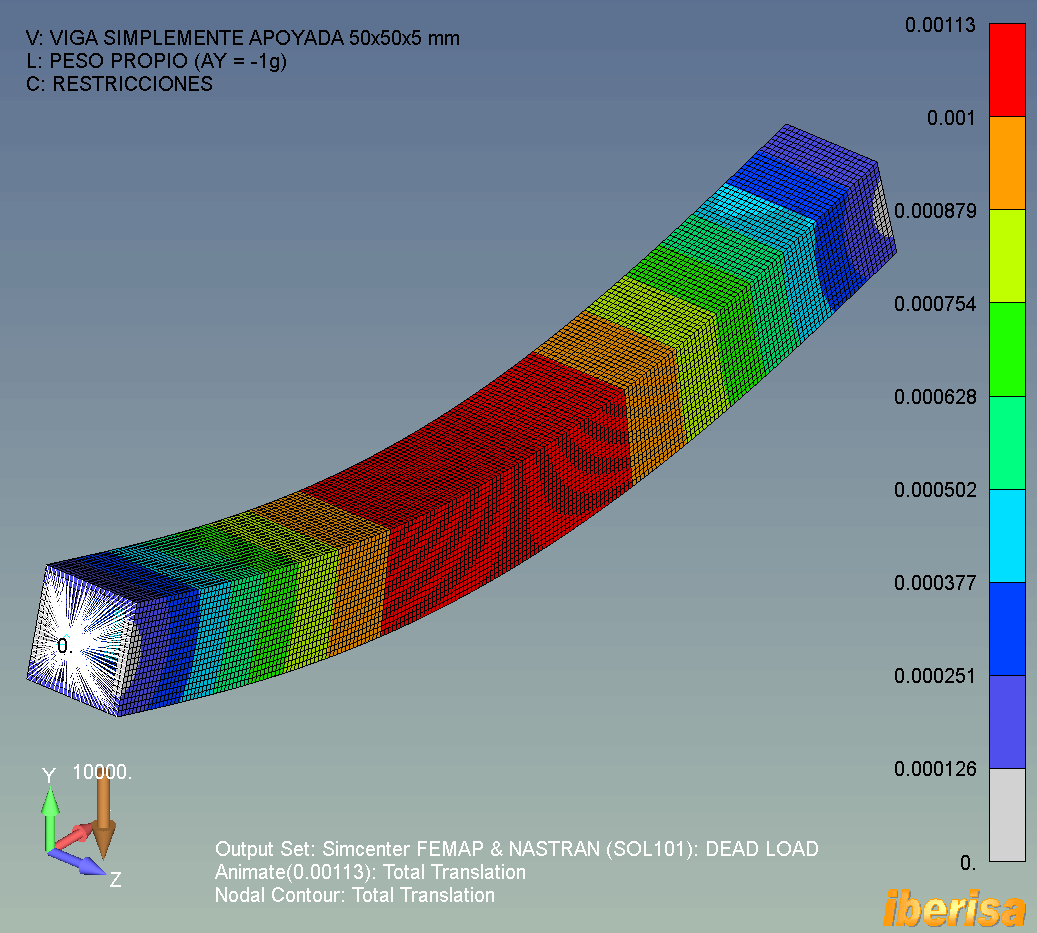

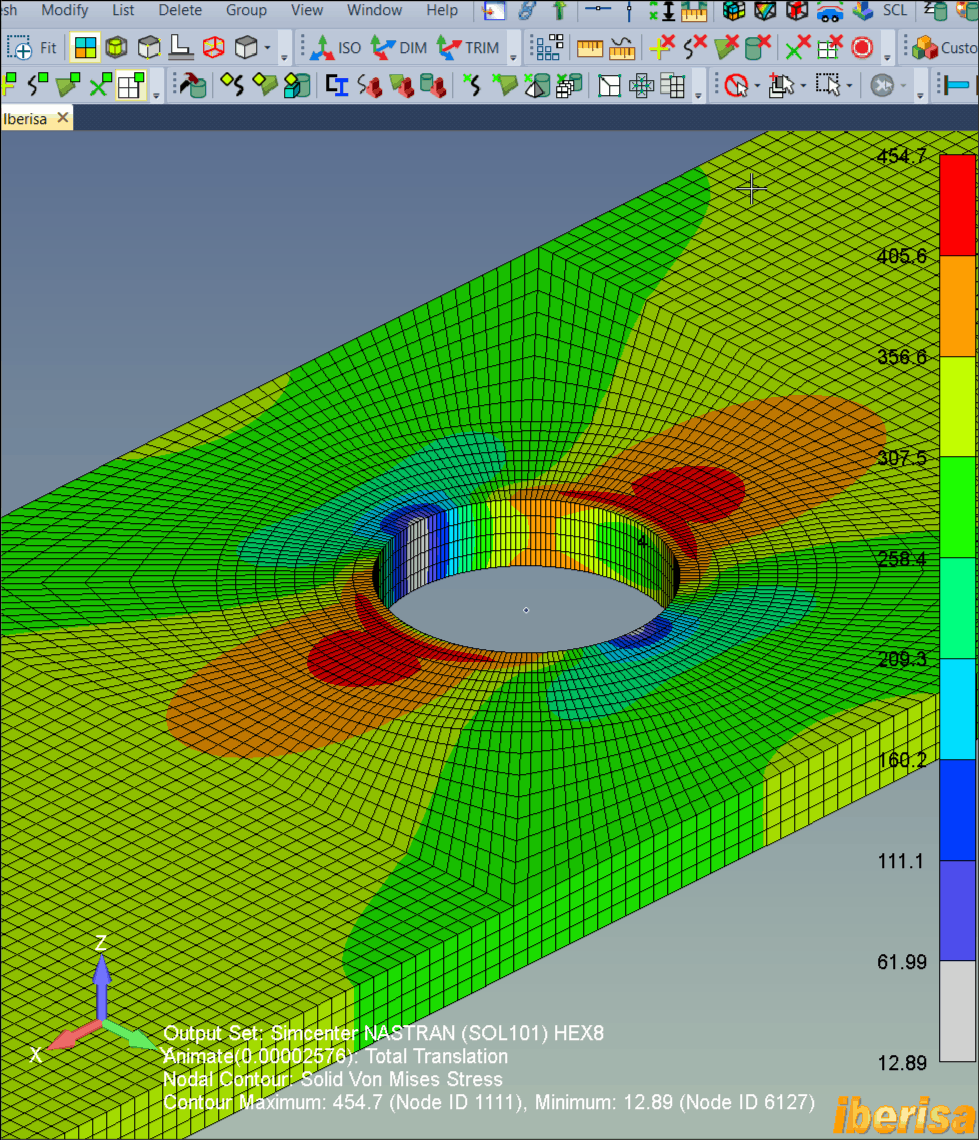

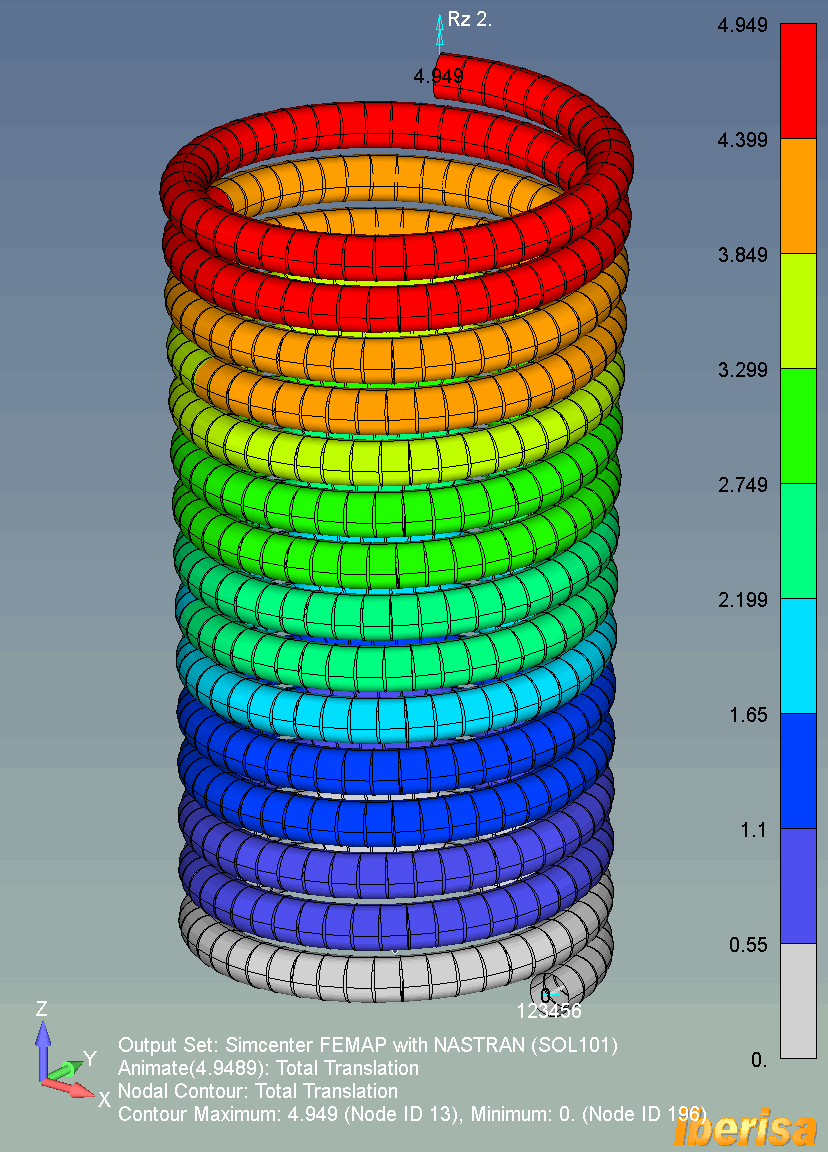

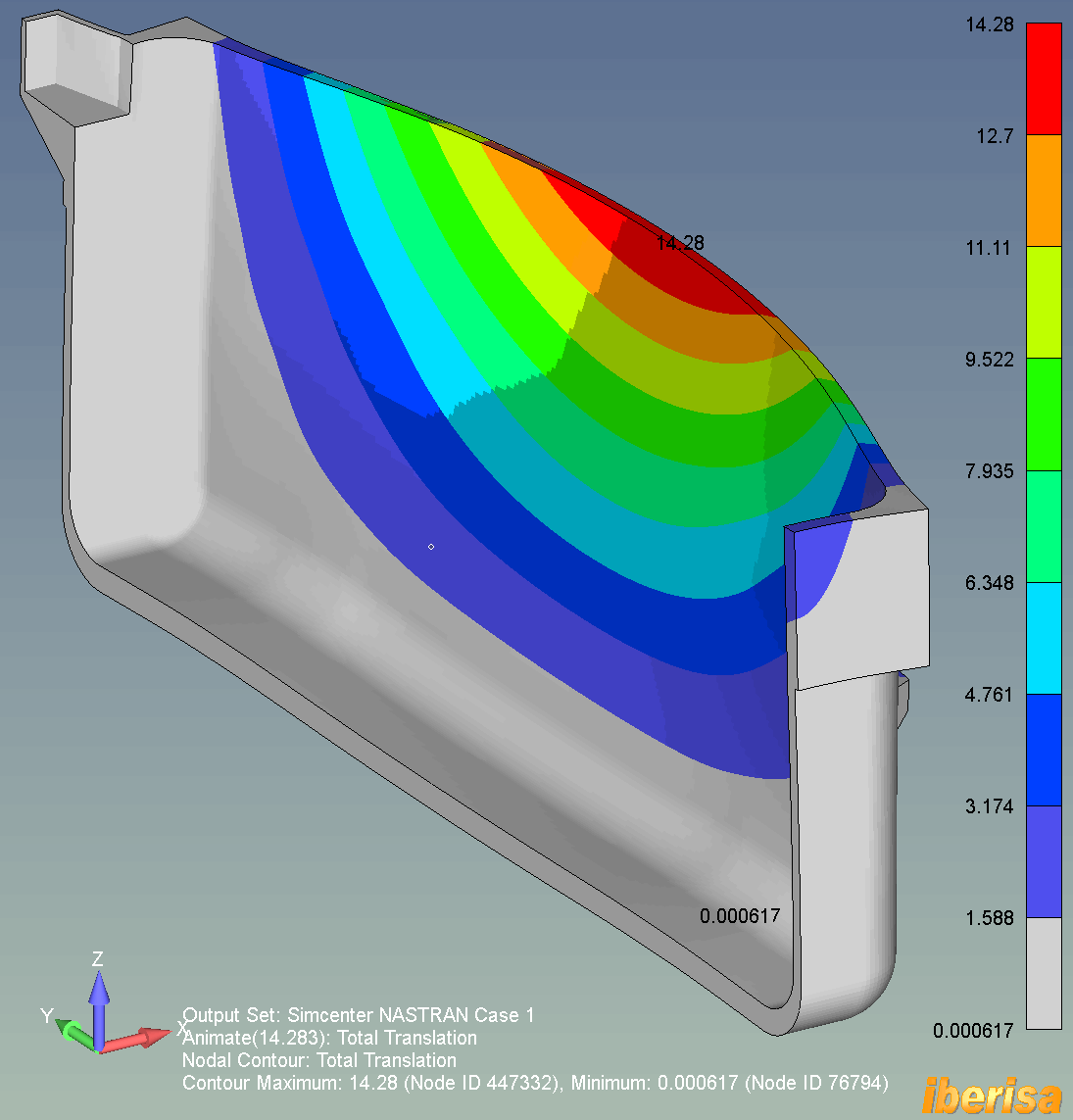

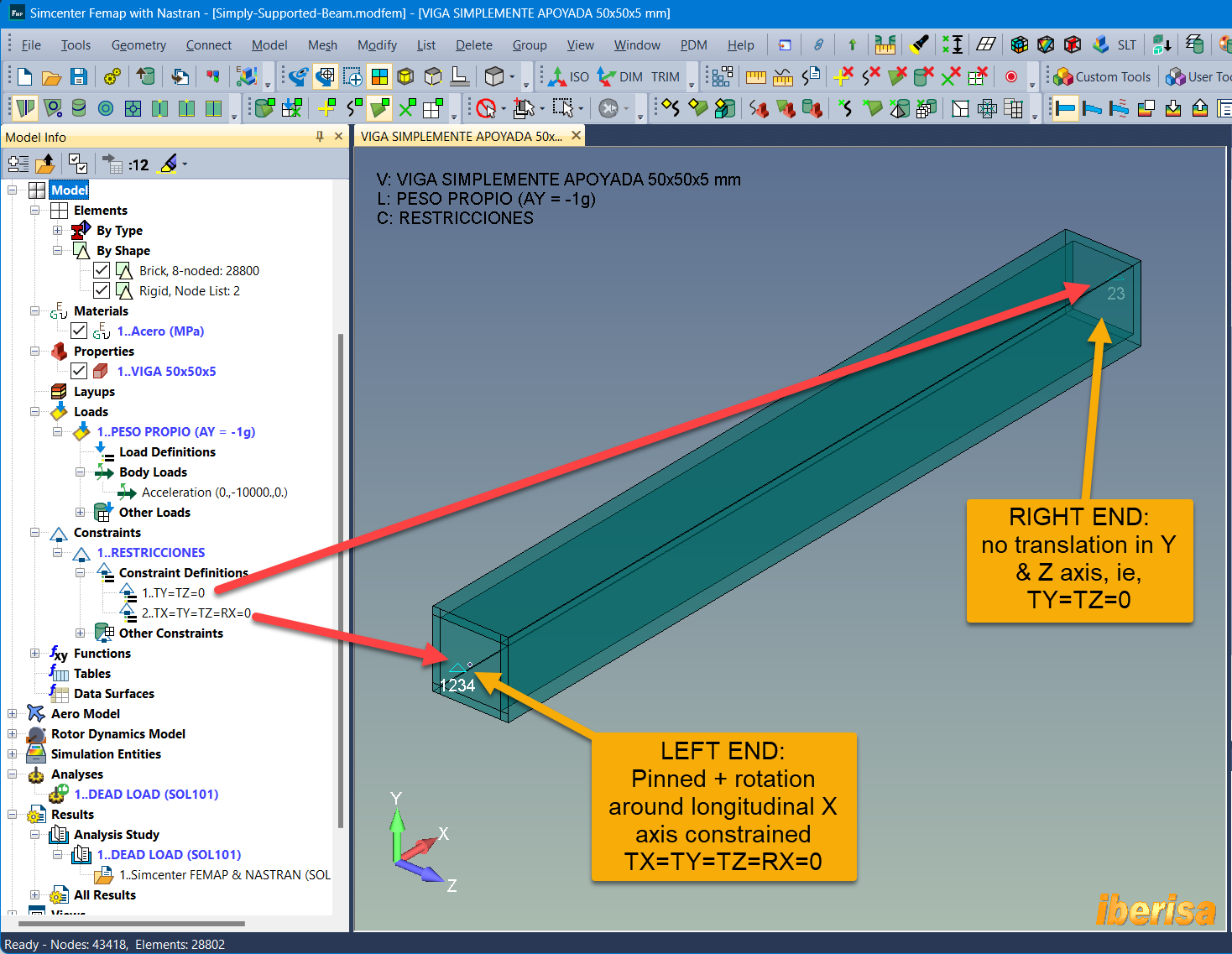

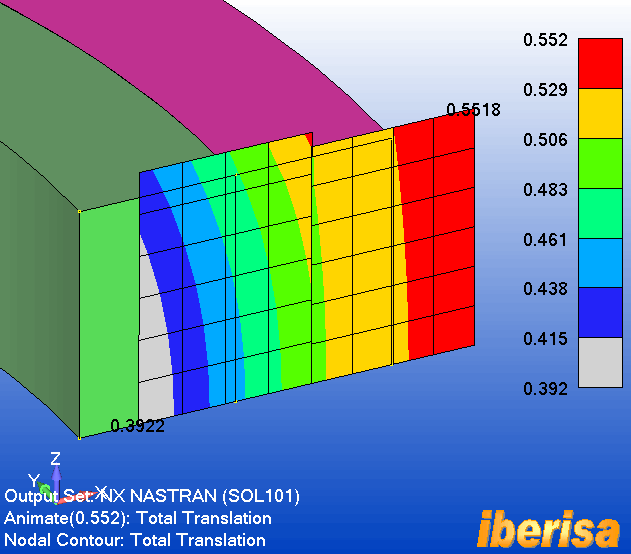

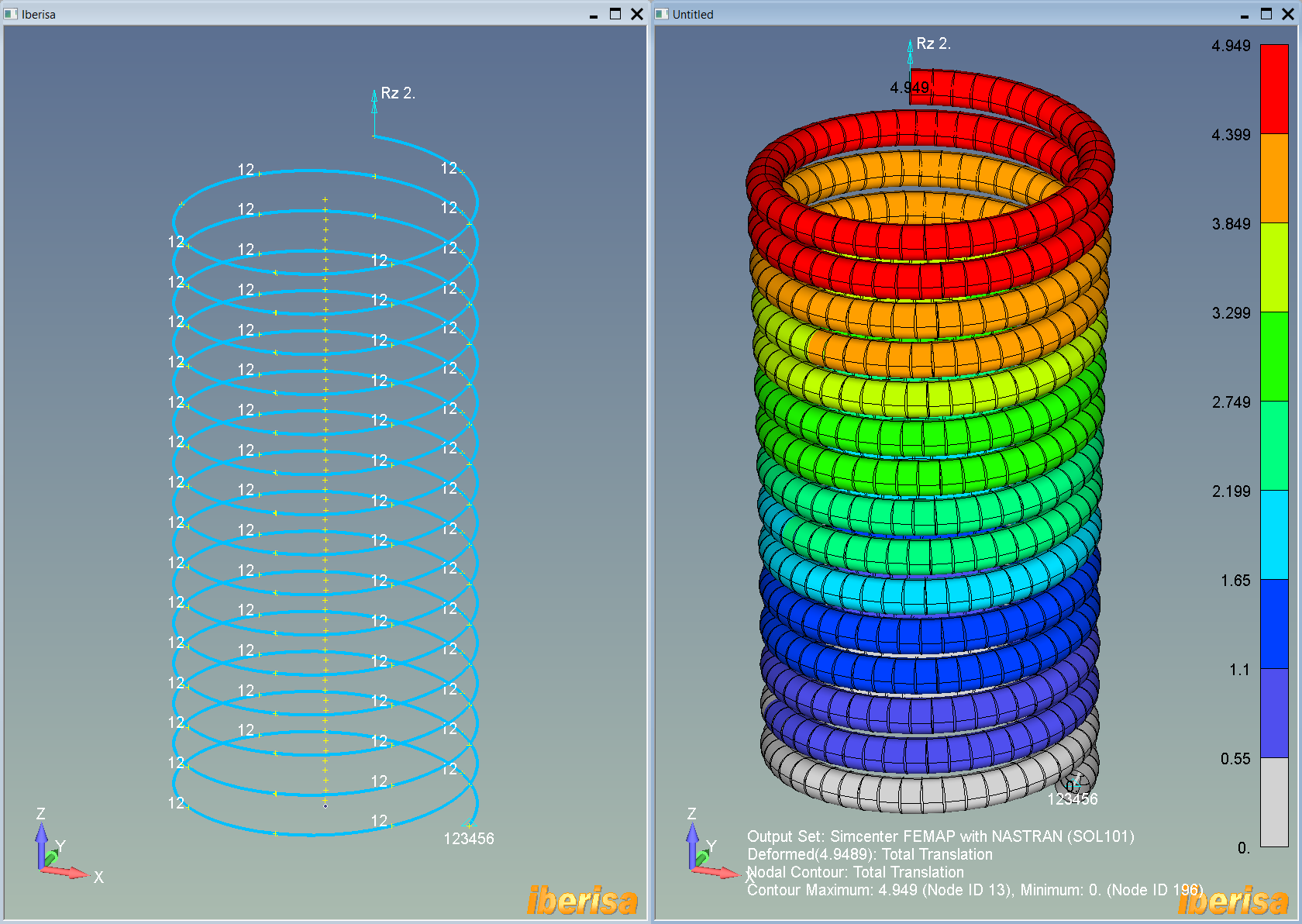

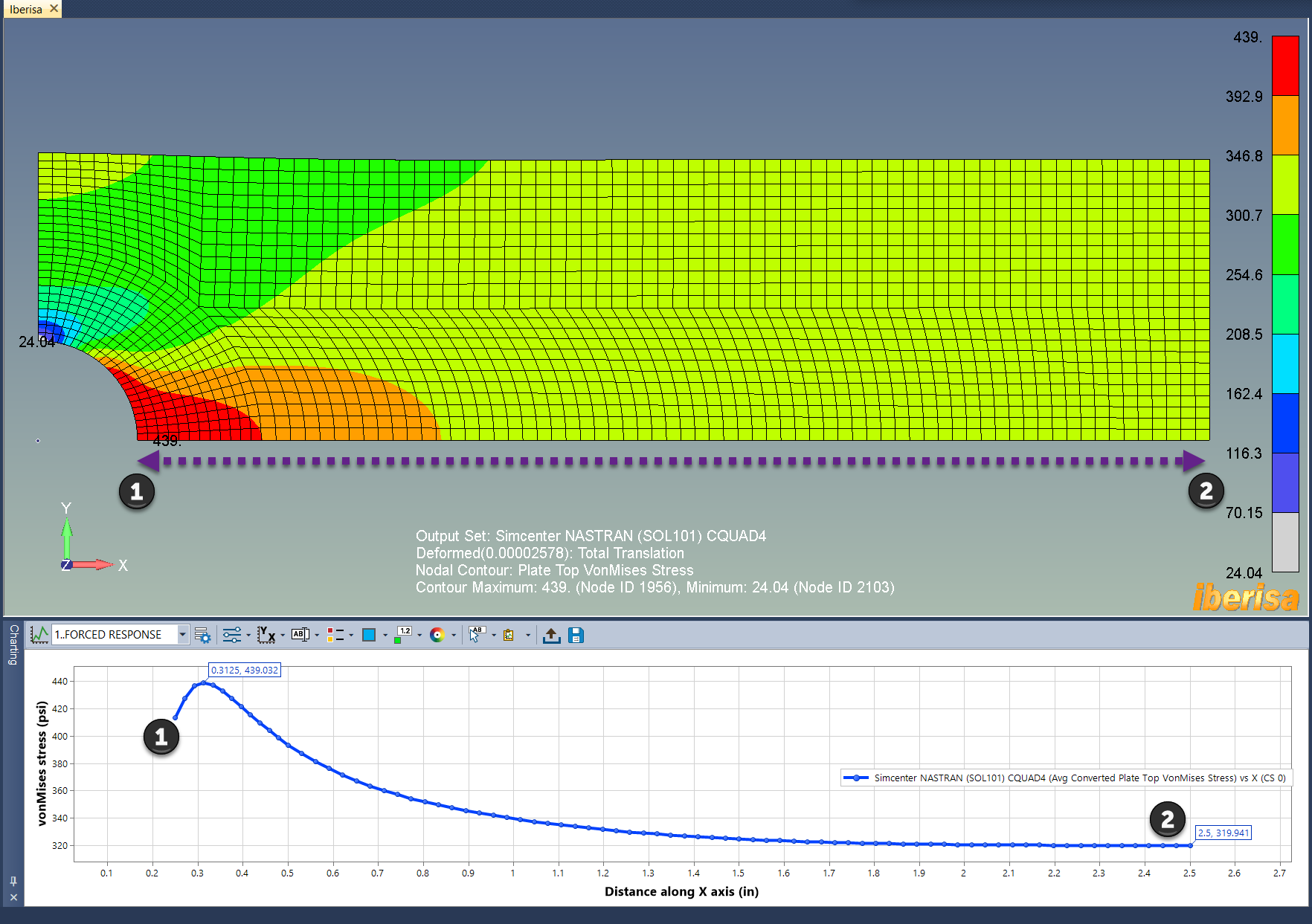

- Análisis estático lineal (SESTATIC SOL101).

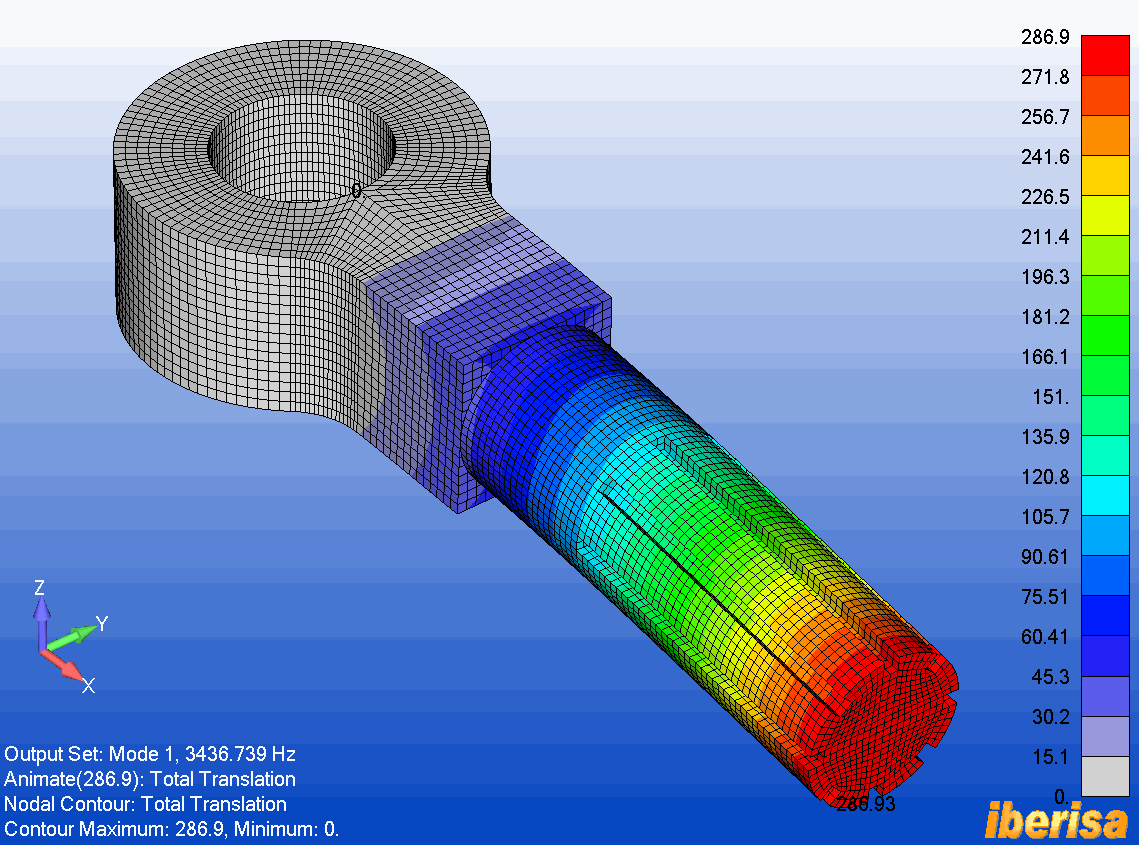

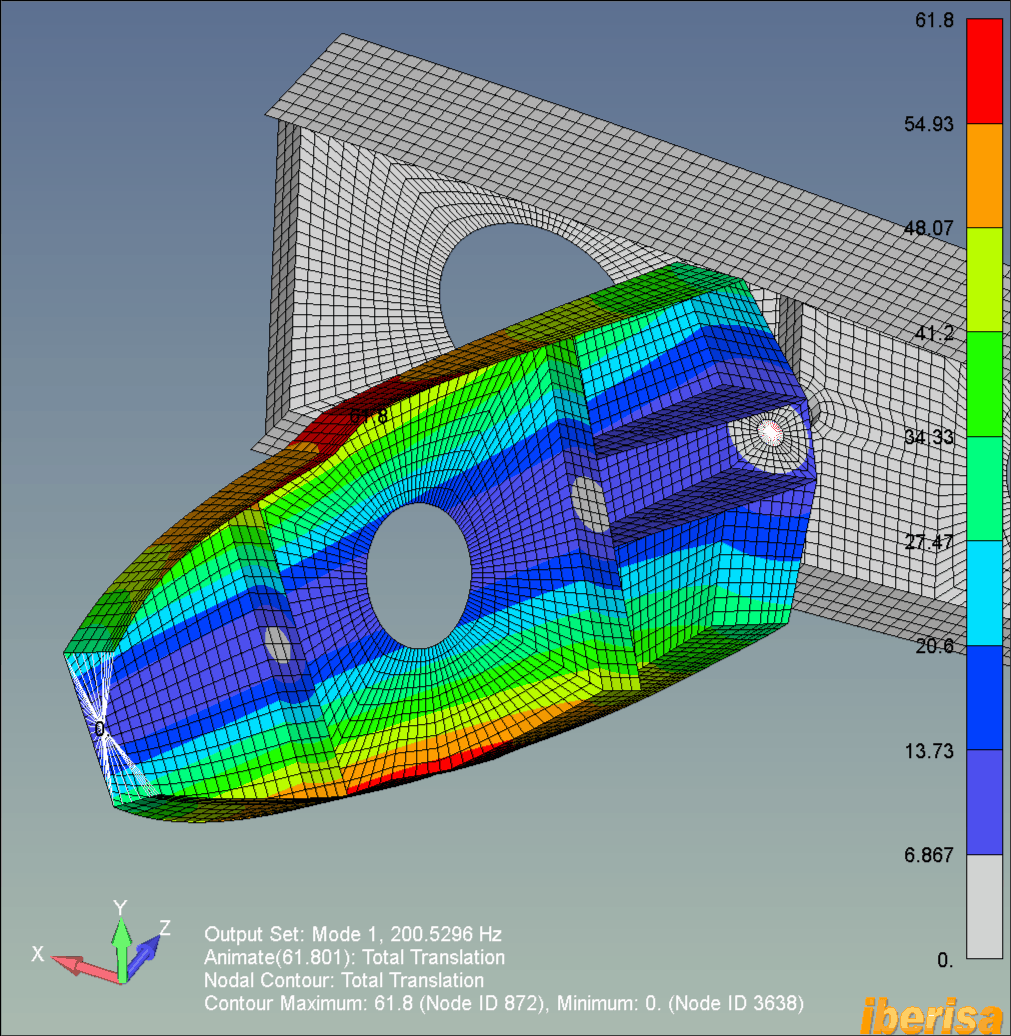

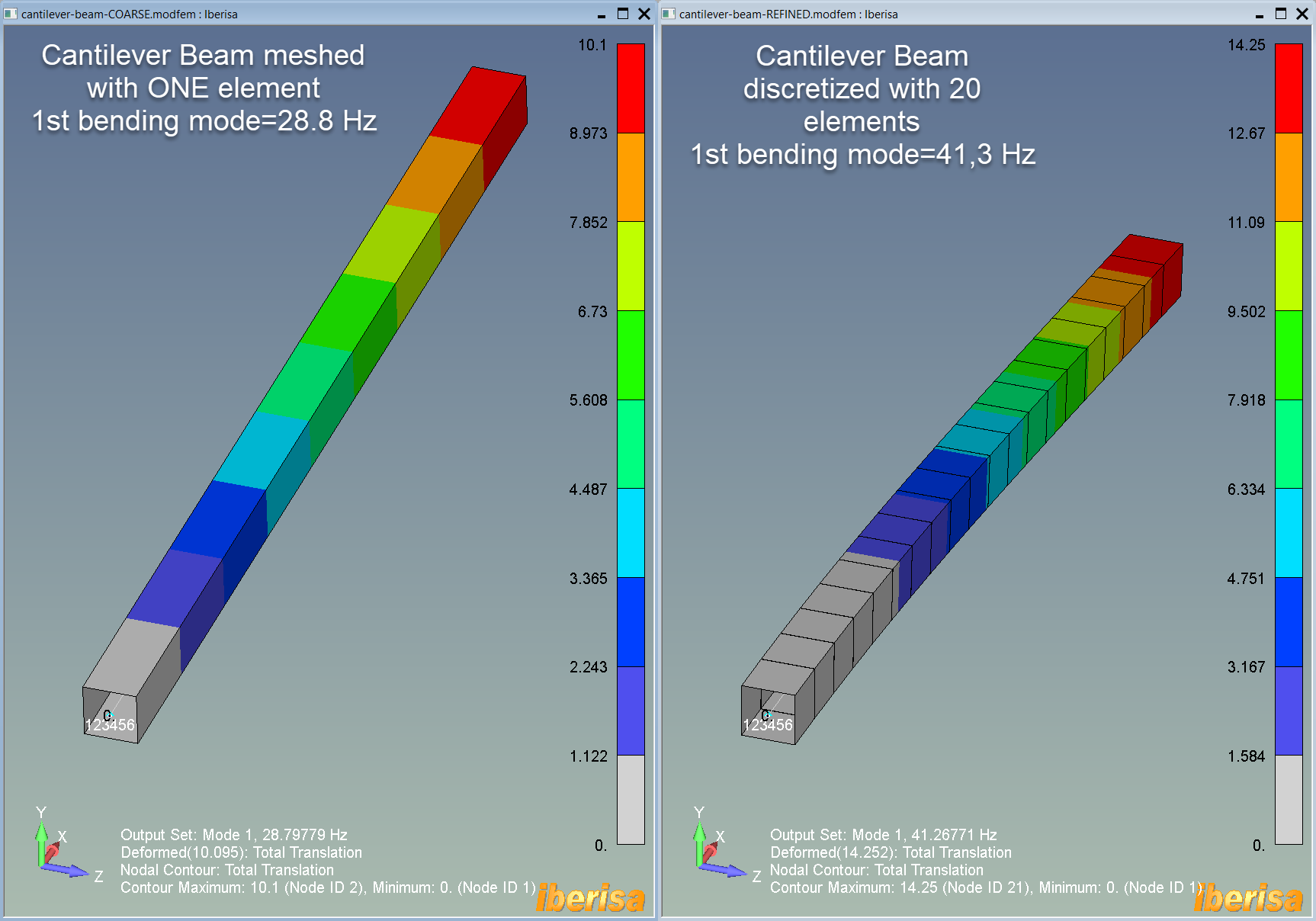

- Análisis de frecuencias y modos de vibración (SEMODES SOL103).

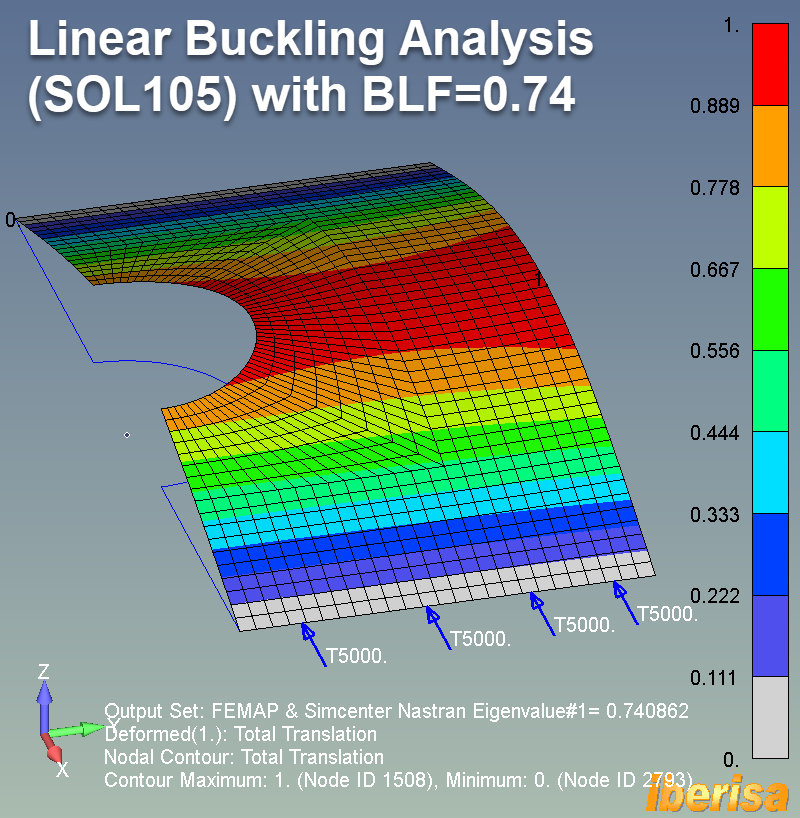

- Análisis de pandeo lineal (SEBUCK SOL105).
- Transferencia de calor en régimen permanente (NLSCSH SOL153).
- Transferencia de calor en régimen transitorio (NLTCSH SOL159).

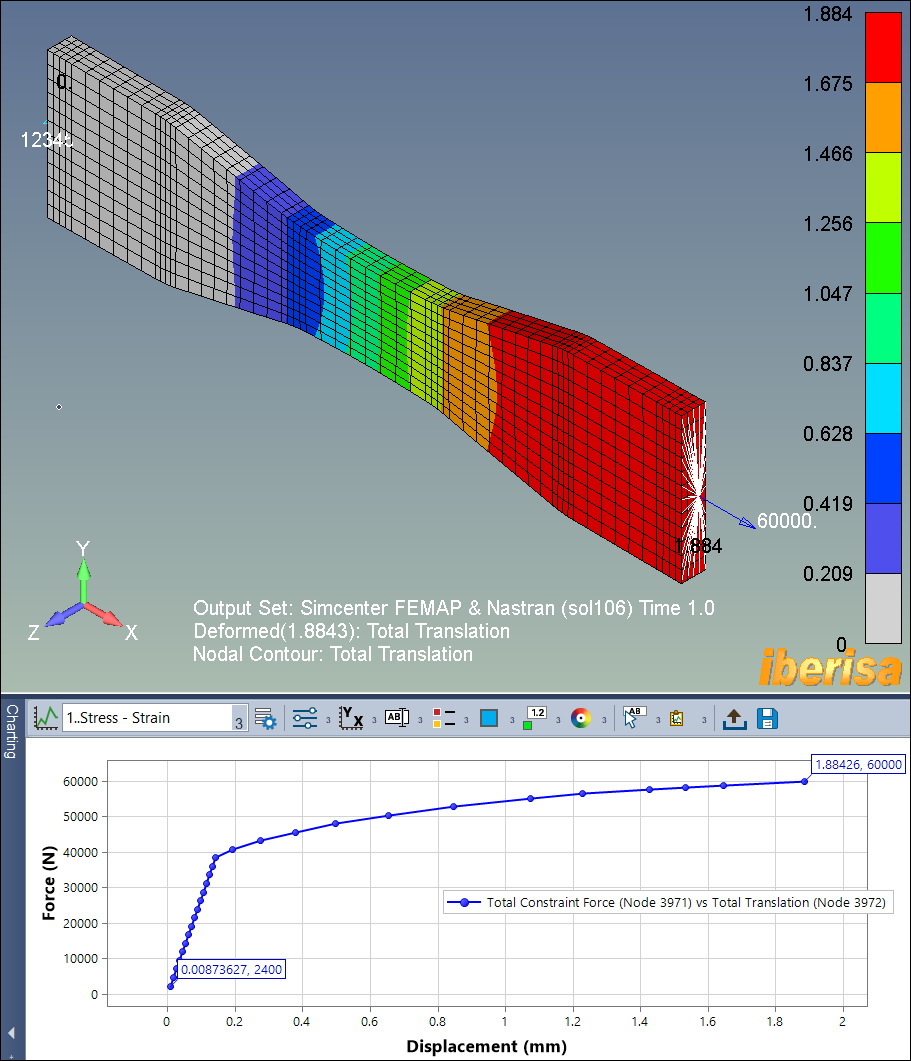

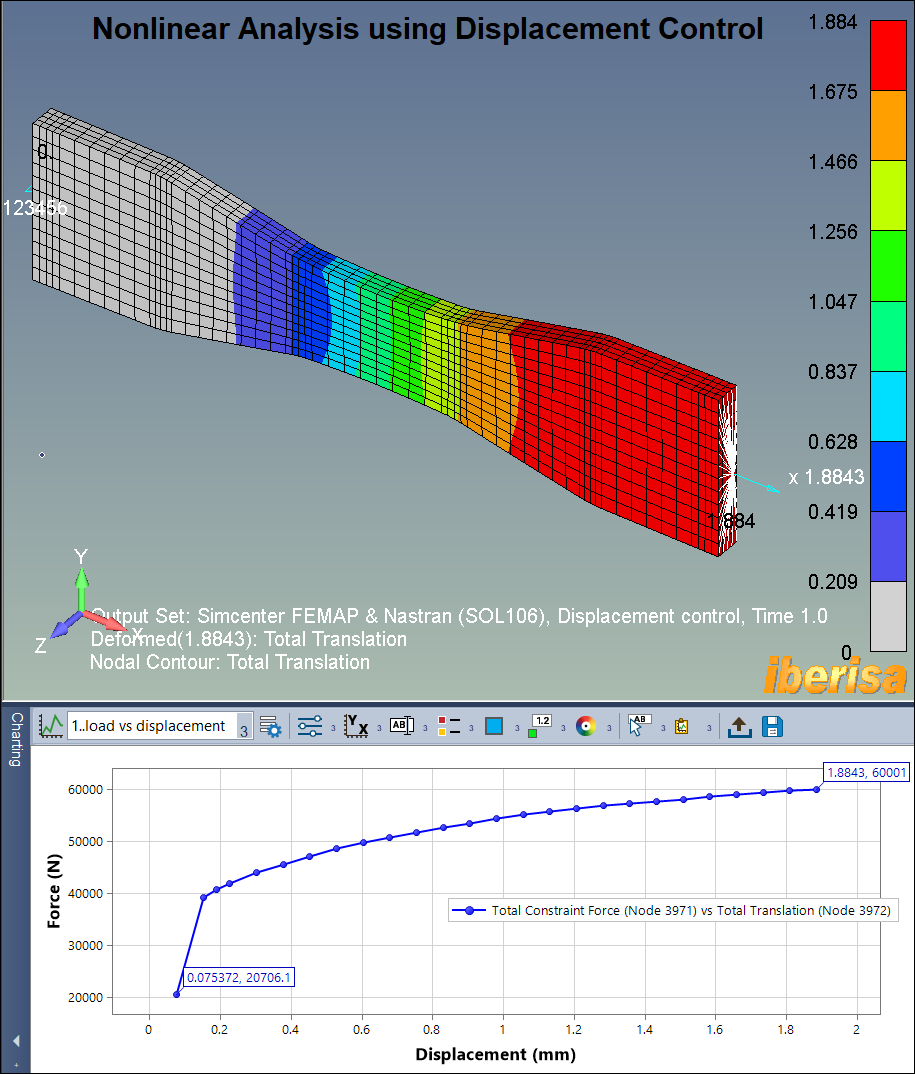

- Análisis no lineal básico (NLSTATIC SOL106).

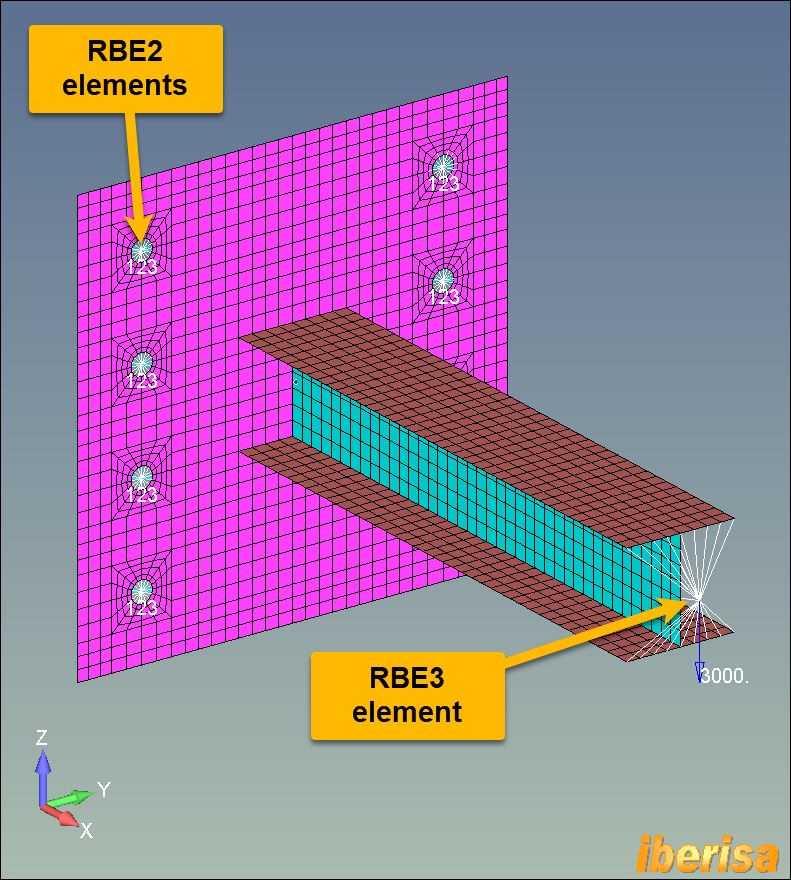

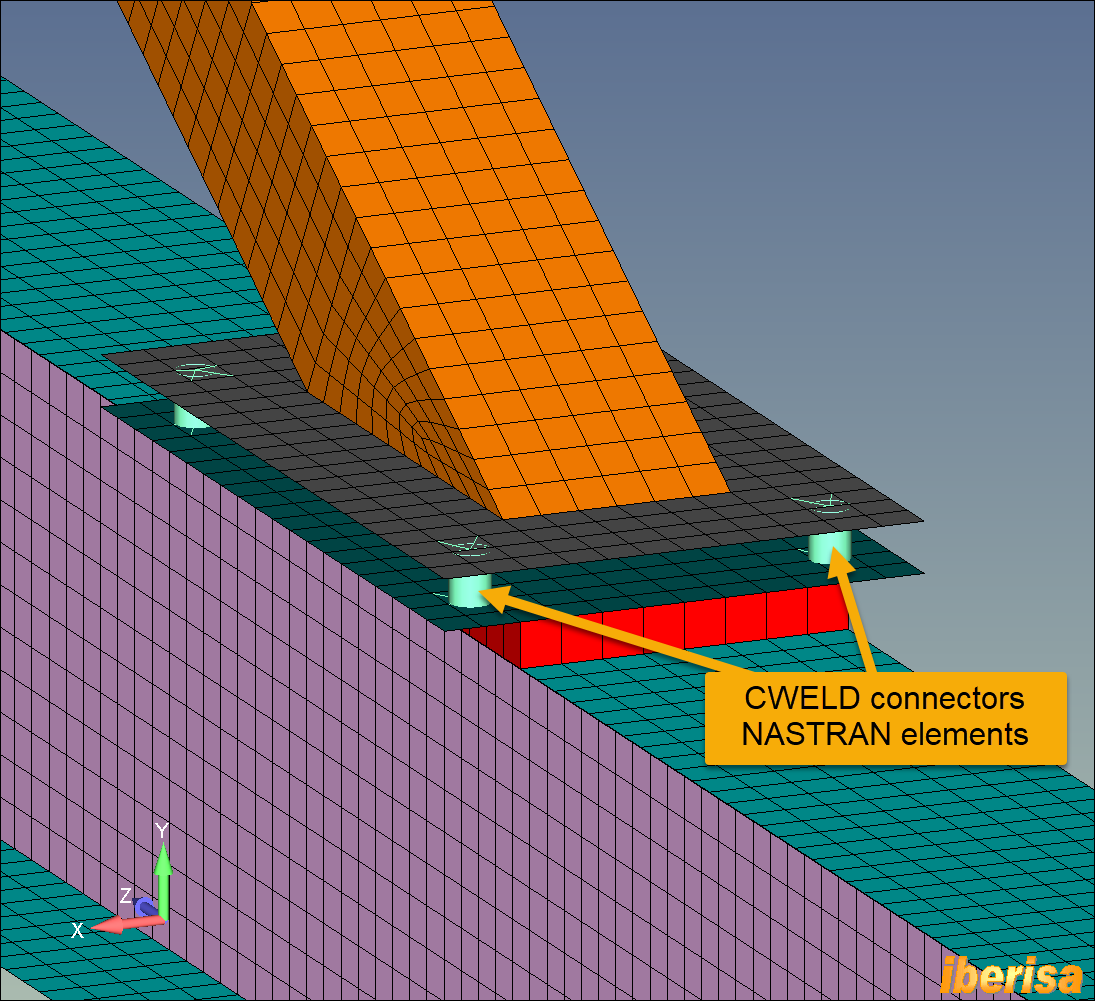

- Remaches y Soldaduras punto-a-punto.

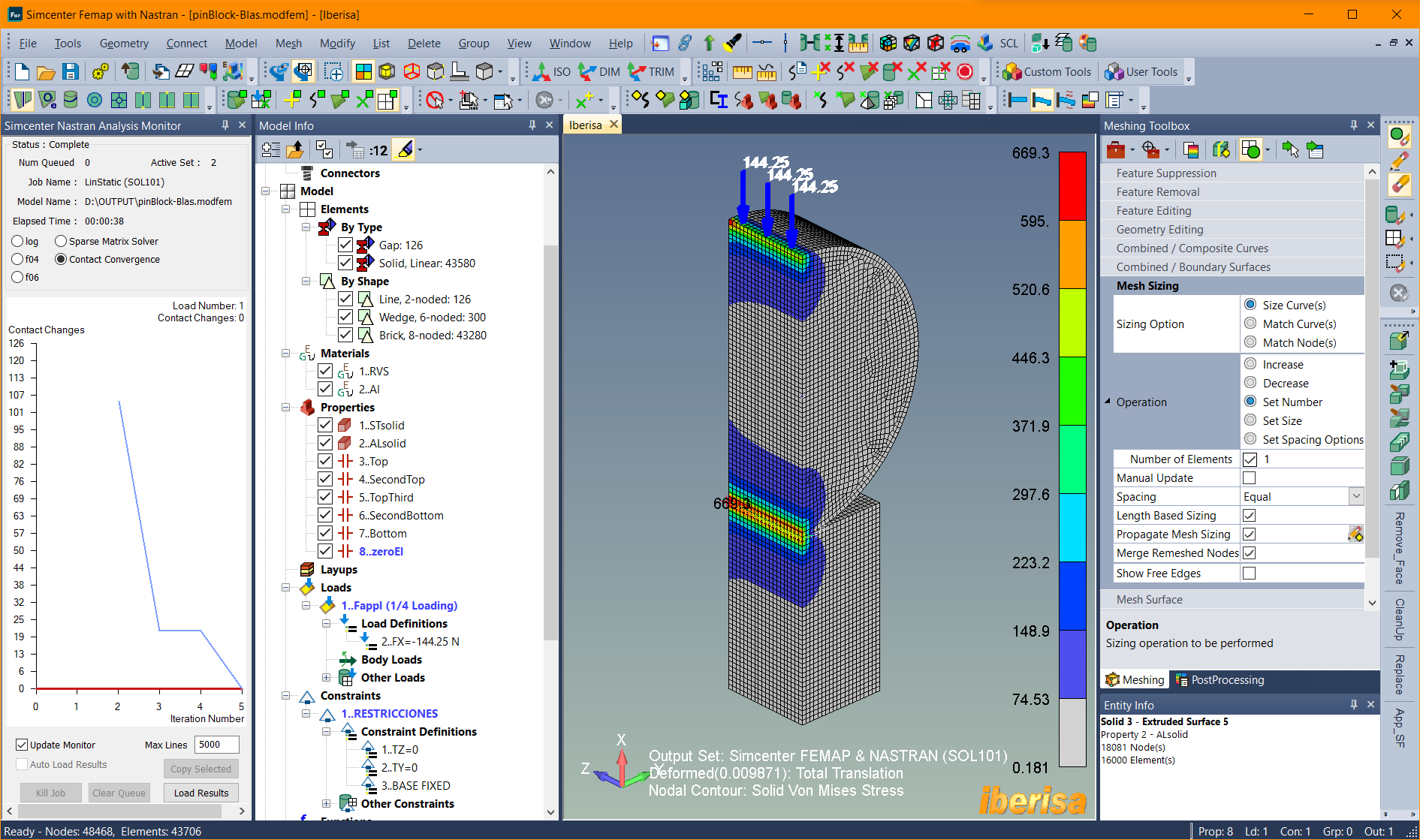

- Contactos 3D superficie-a-Superficie.
- Unión fija entre piezas (Glue Contact).

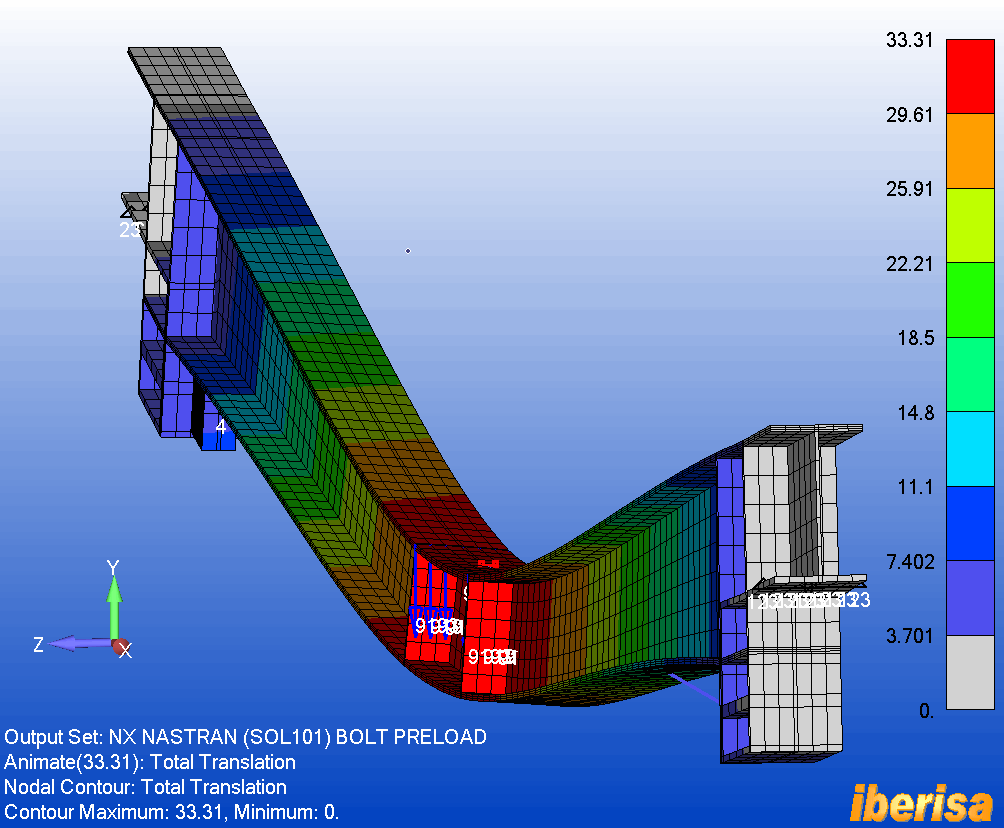

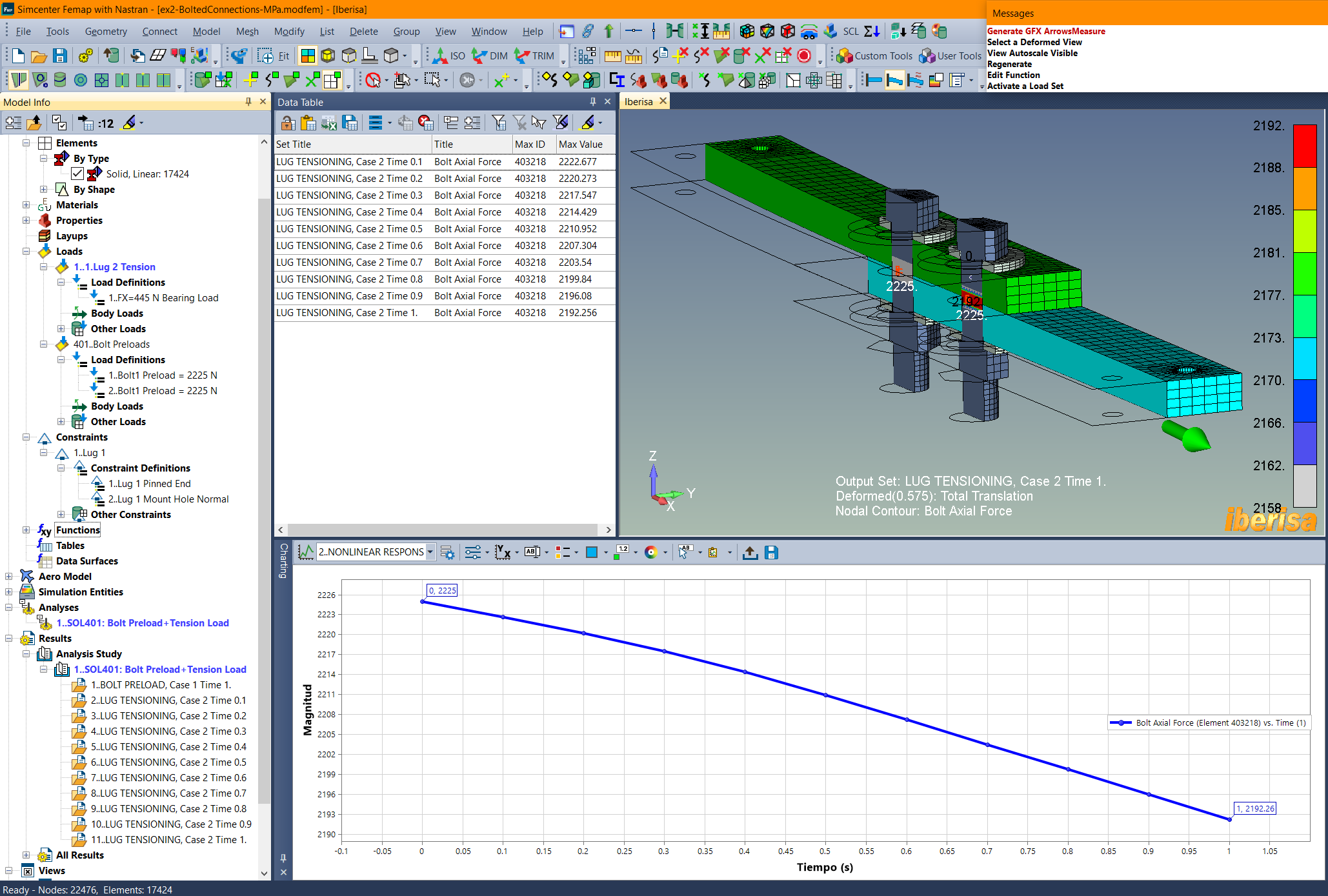

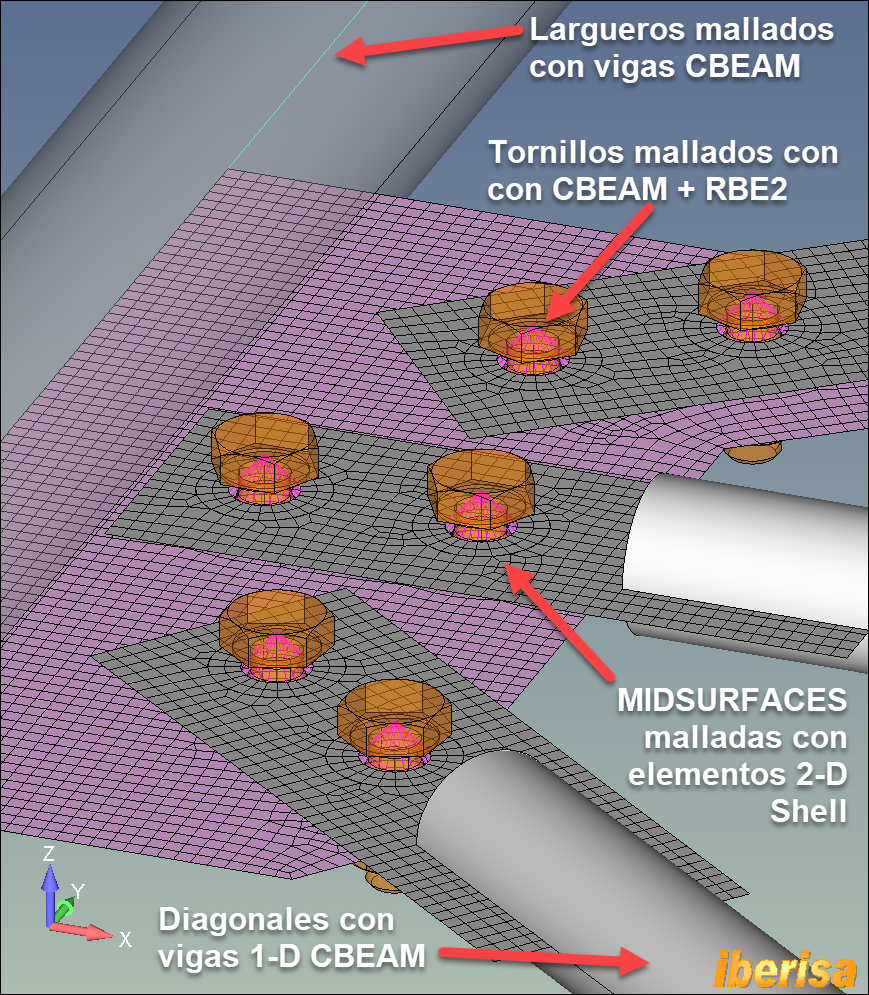

- Remaches y Tornillos pretensados.

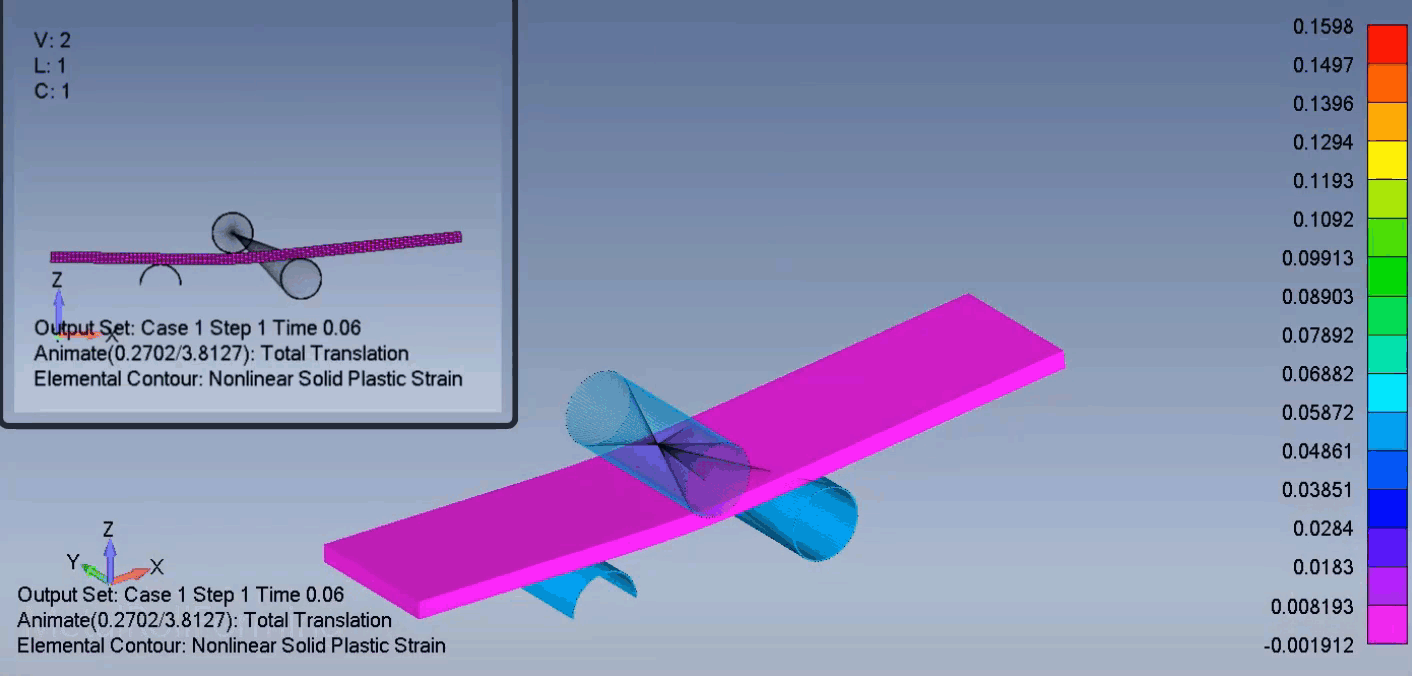

Análisis No Lineal Avanzado

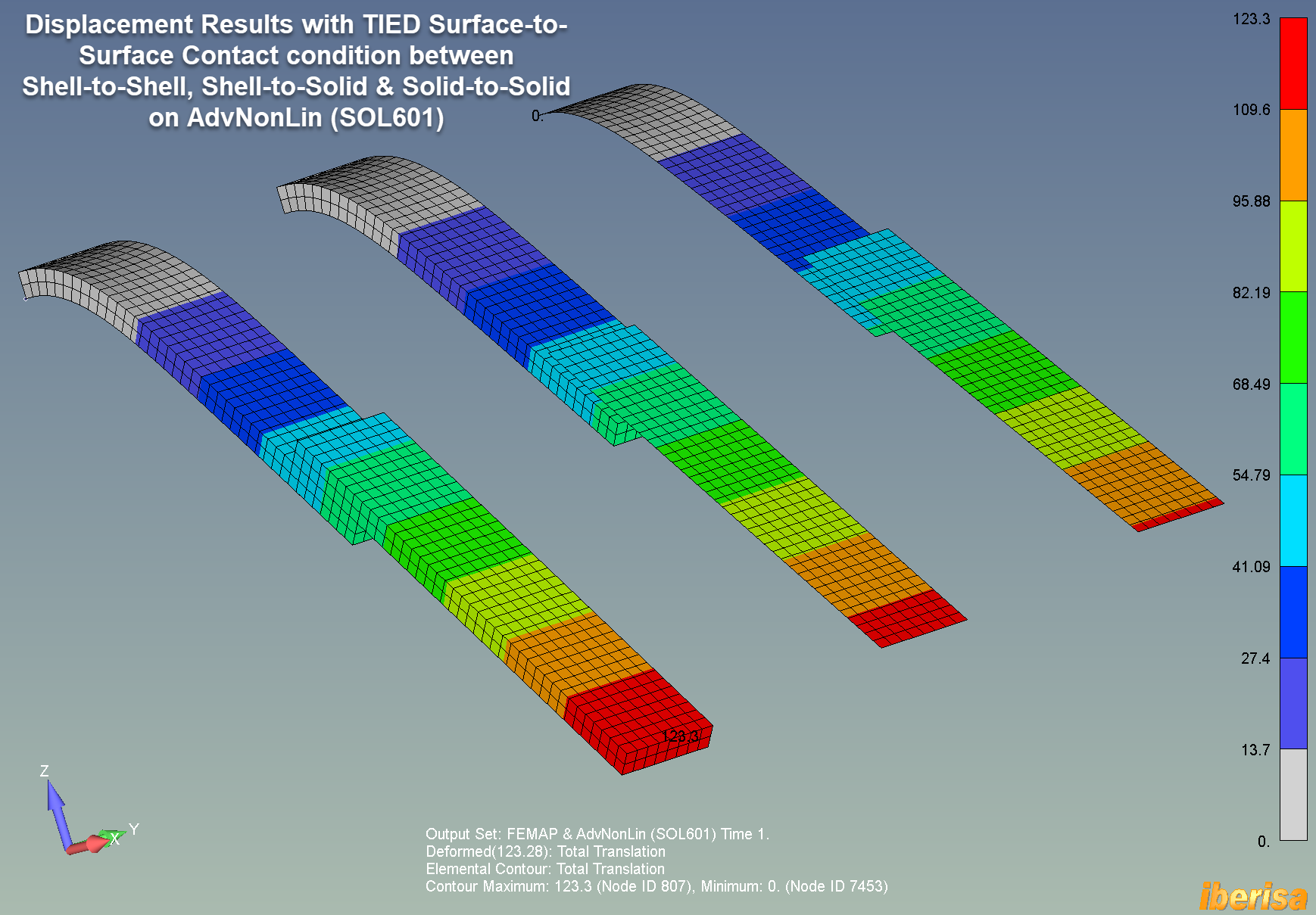

Contacto No lineal "superficie-a-superficie"

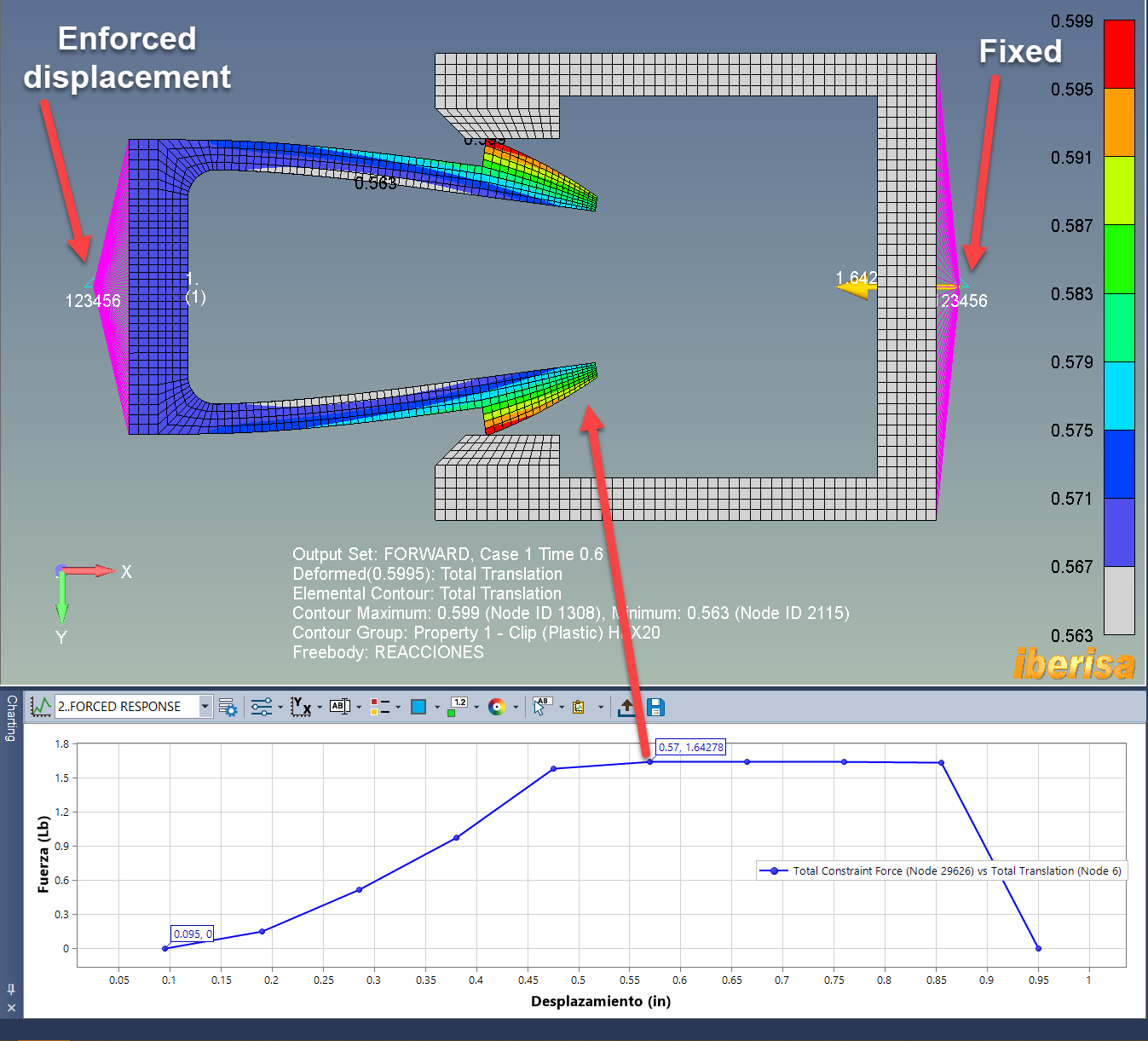

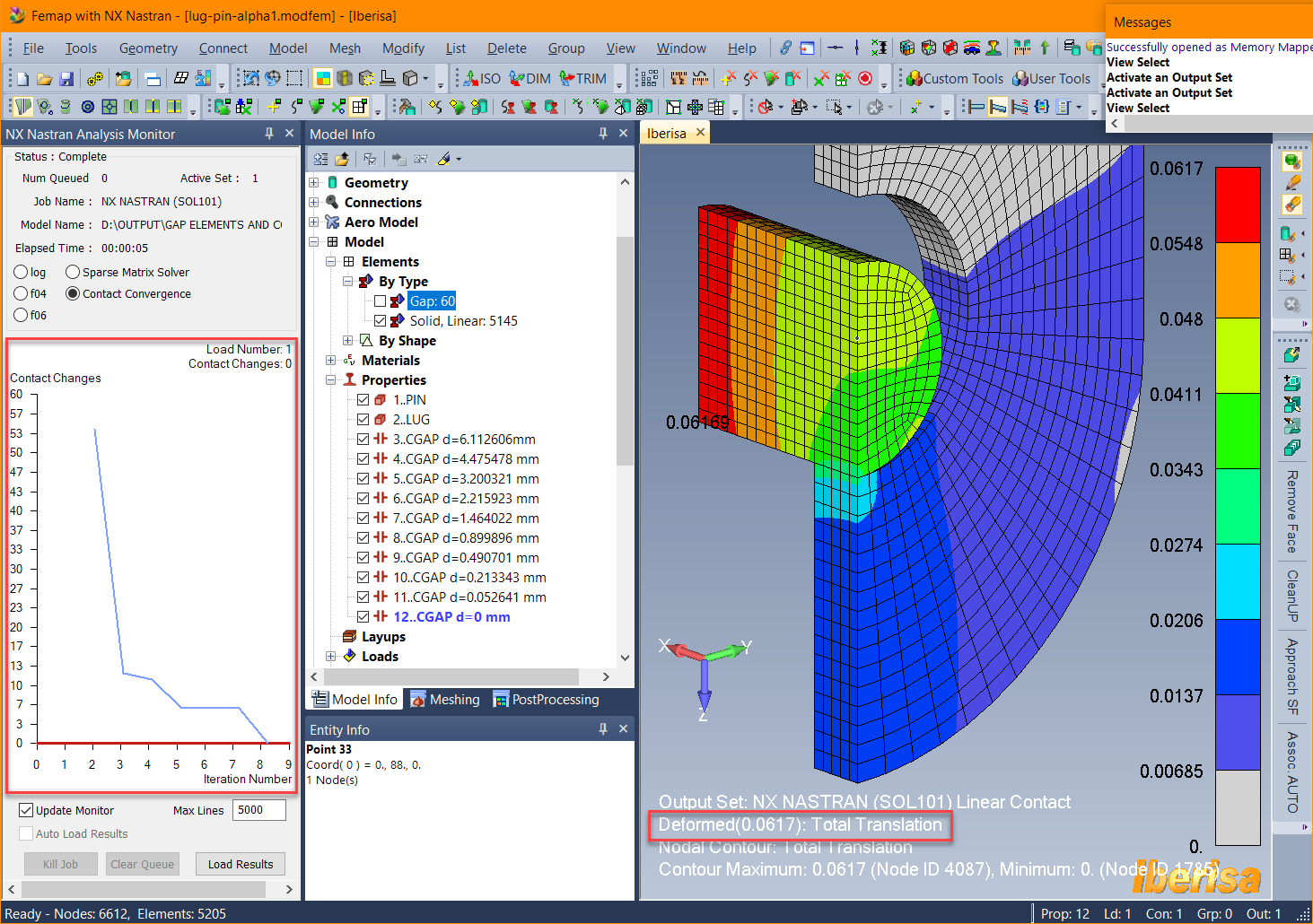

Análisis no lineal con contactos
Contacto No lineal "superficie-a-superficie"

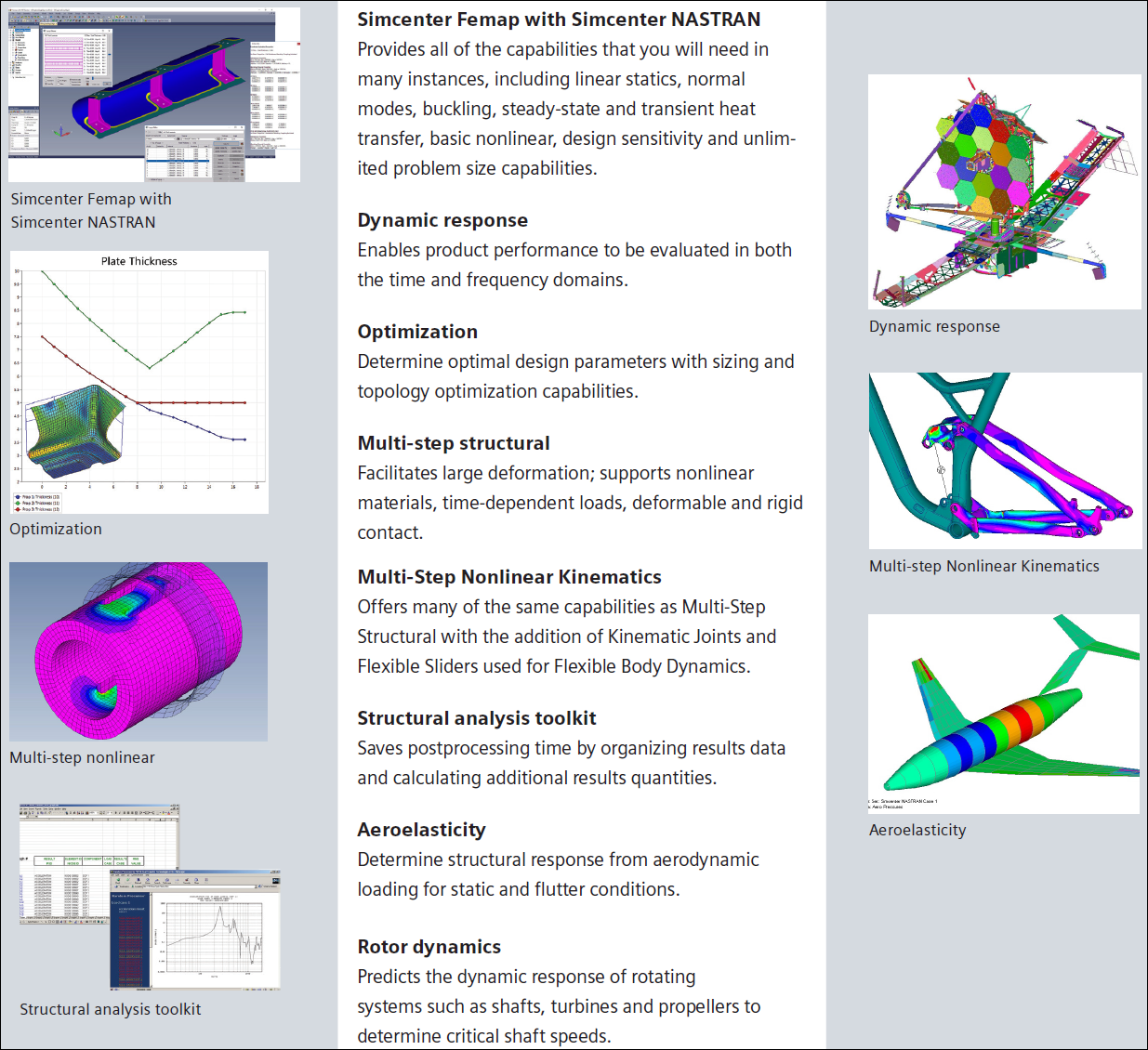

Módulos Adicionales
Simcenter Femap with NASTRAN ofrece acceso a la gran mayoría de módulos avanzados de análisis de NX Nastran tales como:

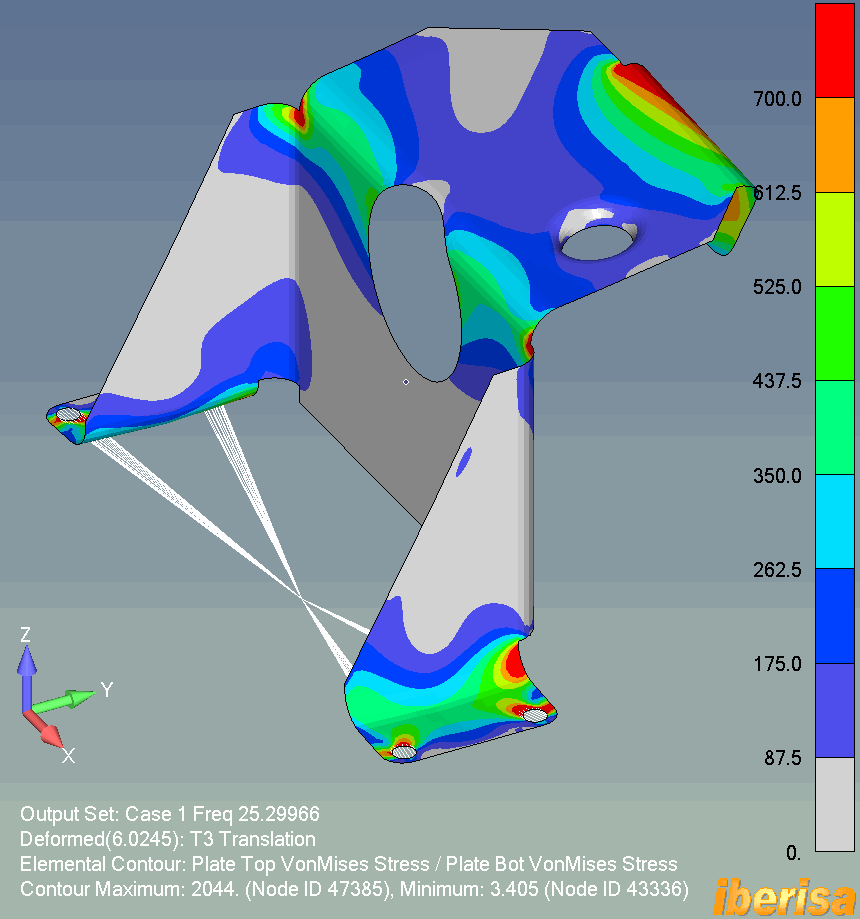

- Dynamic Response: calcula la respuesta dinámica lineal y no lineal de la estructura a excitaciones (cargas o movimentos) variables en el dominio del tiempo o de la frecuencia.
- Superelements: juega un papel clave en la resolución de grandes modelos de elementos finitos al descomponer el problema en pequeñas subestructuras llamadas superelementos.
- Direct Matrix Abstraction Program (DMAP): módulo de programación que permite a los usuarios expandir NX Nastran con sus propias aplicaciones y módulos personalizados.
- Optimization: módulo de optimización que libera al usuario de la costosa tarea de mejorar manualmente el diseño automatizando la búsqueda iterativa del diseño óptimo.
- NX Nastran – Advanced NonLinear: ni más ni menos que el prestigioso programa ADINA de análisis no lineal avanzado del profesor Klaus-Jürgen Bathe, un completo programa no lineal con contactos 3D, grandes deformaciones, cargas función del tiempo y materiales no lineales, todo un lujo para los usuarios de NX Nastran !!.
- Rotor Dynamics: módulo de análisis dinámico que le permite al ingeniero desarrollar diseños que trabajen por encima de la velocidad crítica de giro en sistemas rotativos sujetos a fuerzas giroscópicas como la de Coriolis y fuerzas centrífugas que en general no están presentes en sistemas estacionarios
- Femap TMG Thermal Solver: añade a Femap capacidades básicas de cálculo de transmisión de calor por conducción, convección, radiación y cambios de fase.
- Femap TMG Advanced Thermal Solver: añade a Femap capacidades avanzadas de análisis térmico, tales como modelado de conductos y análisis acoplado de convección + flujo de fluidos.
- Femap TMG Flow Solver: añade a Femap capacidades para realizar análisis de mecánica computacional de fluidos (CFD).
- FEMAP TMG Structural Analysis Toolkit: Excelente complemento al postprocesador de FEMAP que permite acelerar significativamente la evaluación de resultados de NASTRAN, particularmente en grandes modelos con numerosos casos de carga.

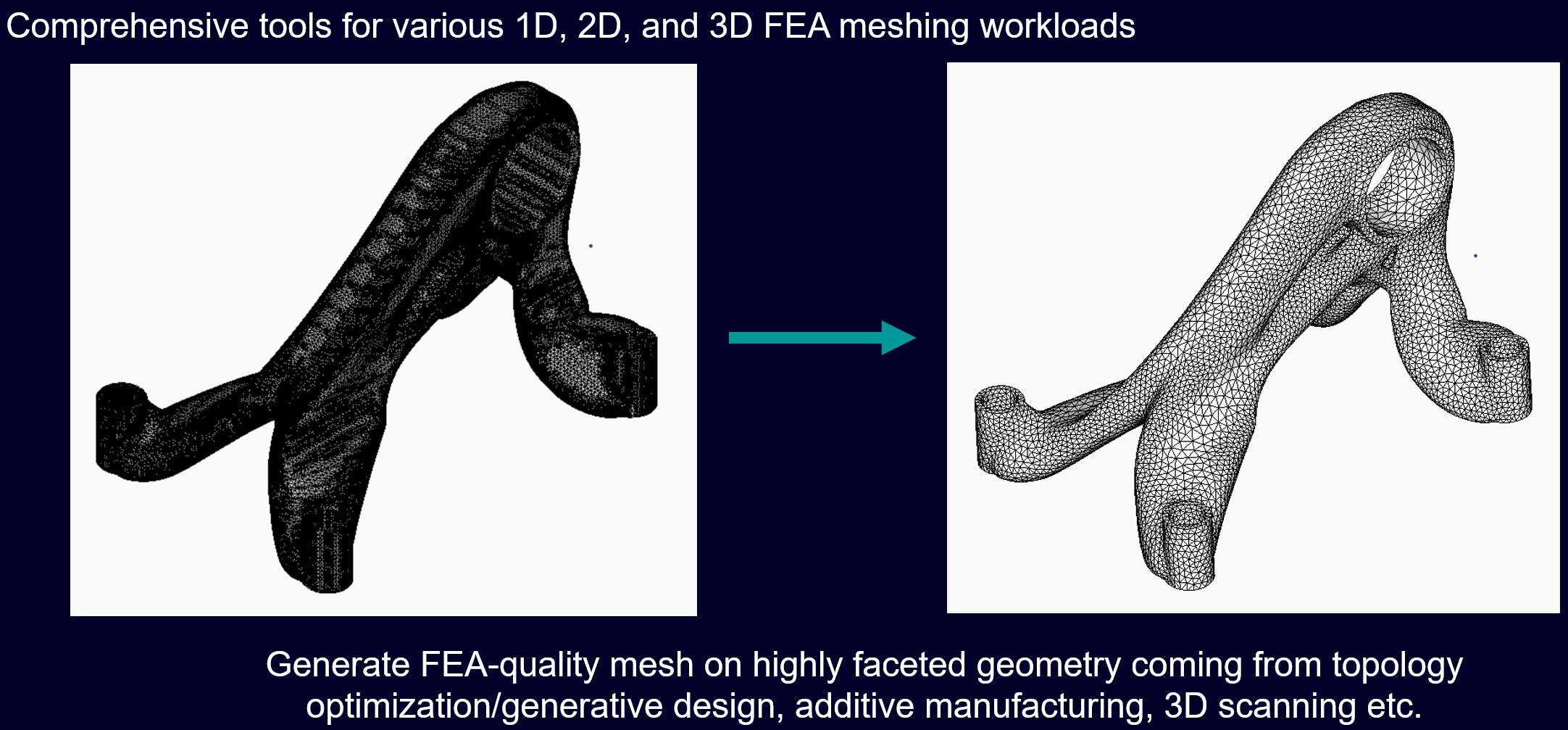

- FEMAP Topology Optimization: Módulo de Optimización Topológica.
Desde hace más de veinte años Maya Heat Transfer Technologies Ltd viene desarrollando una completa familia de utilidades y programas de transferencia de calor y análisis de fluidos (CFD) totalmente integrados en las herramientas de simulación digital FEMAP y NX Unigraphics.
Los programas de MAYA integrados en FEMAP para resolver problemas Multi-Físicos y Fluido-Térmicos combinando CFD y Transferencia de Calor son los siguientes: digital FEMAP y NX Unigraphics.
FEMAP Flow
FEMAP Thermal
FEMAP Advanced Thermal
Y para postprocesar resultados de NASTRAN y creación de informes bajo FEMAP está disponible el módulo:
Structural Analysis Tolkit for Nastran (SA-Toolkit)
